VIDEO PRESENTAZIONE

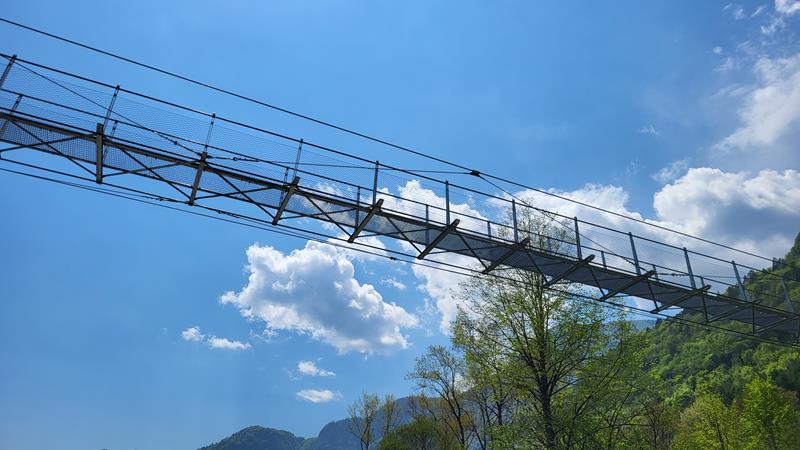

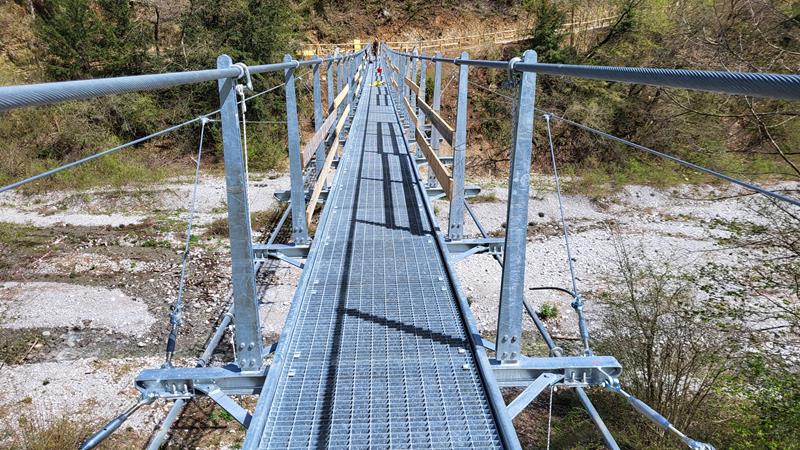

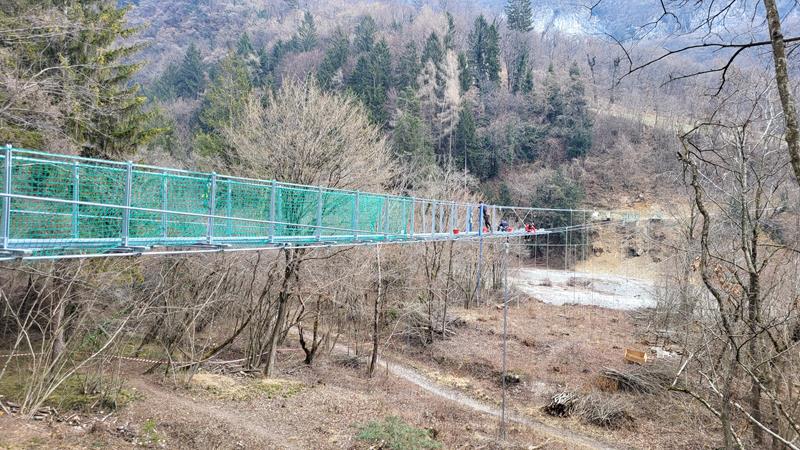

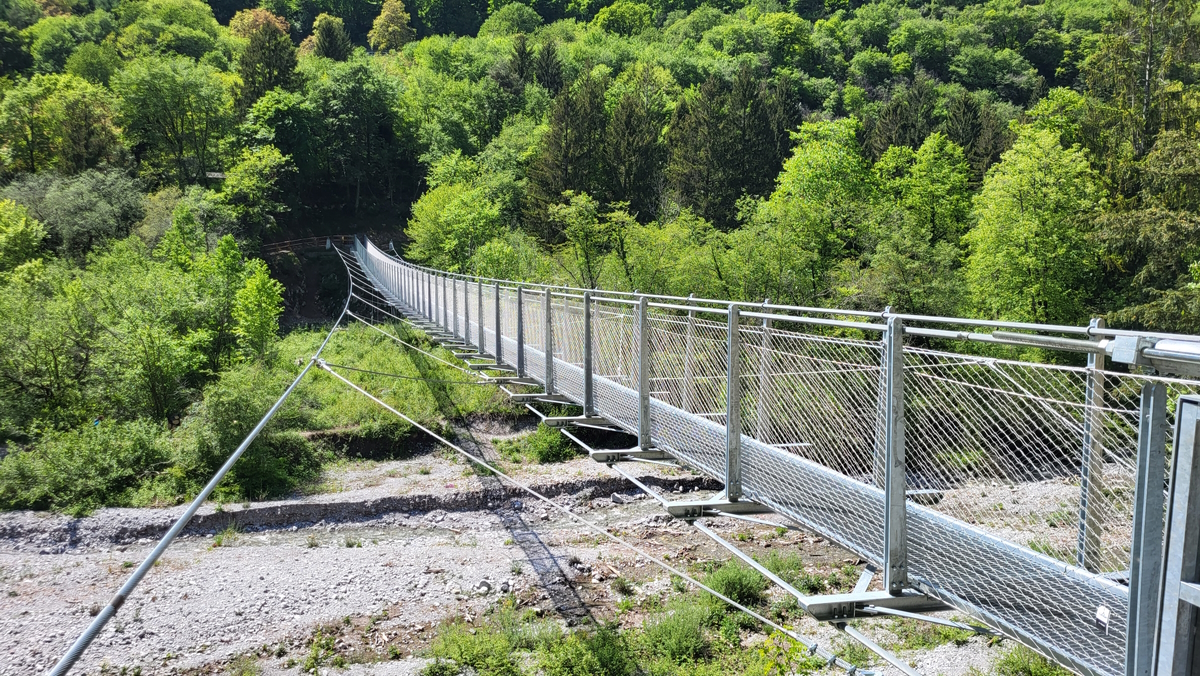

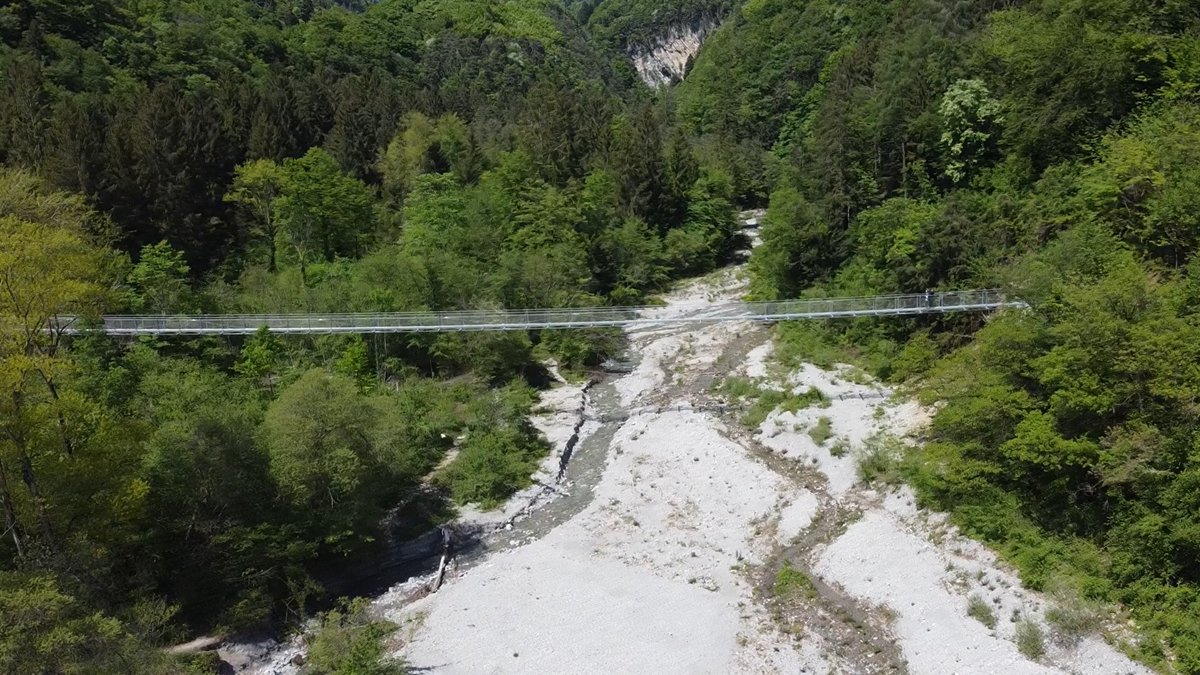

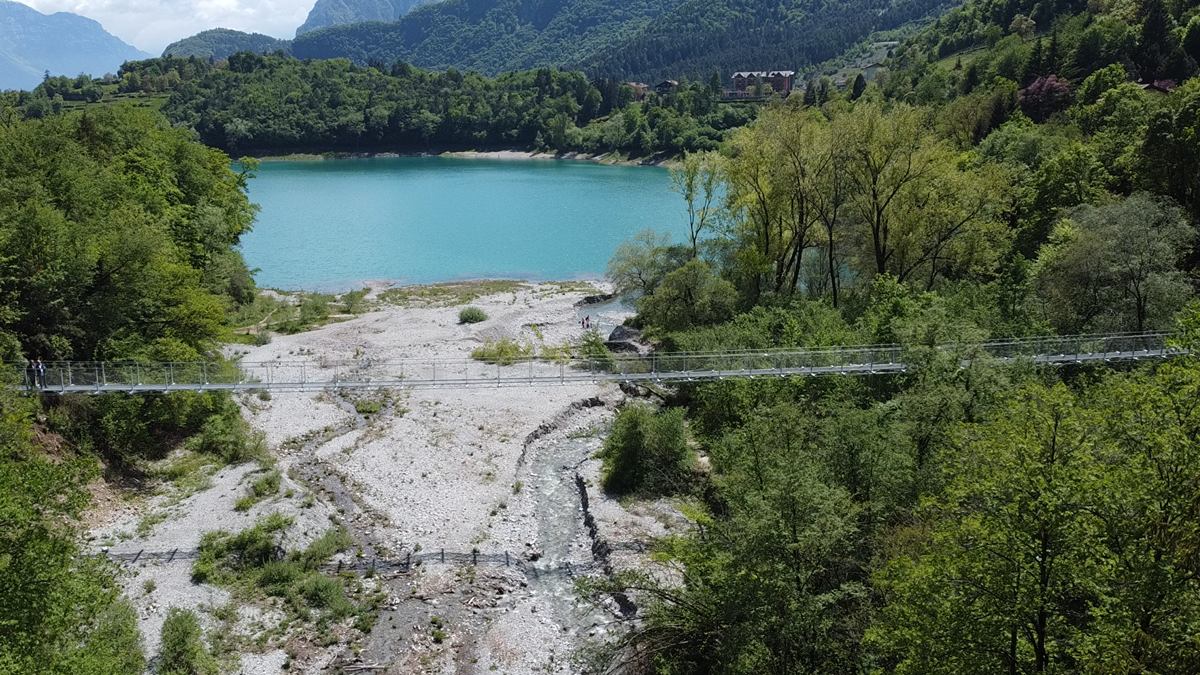

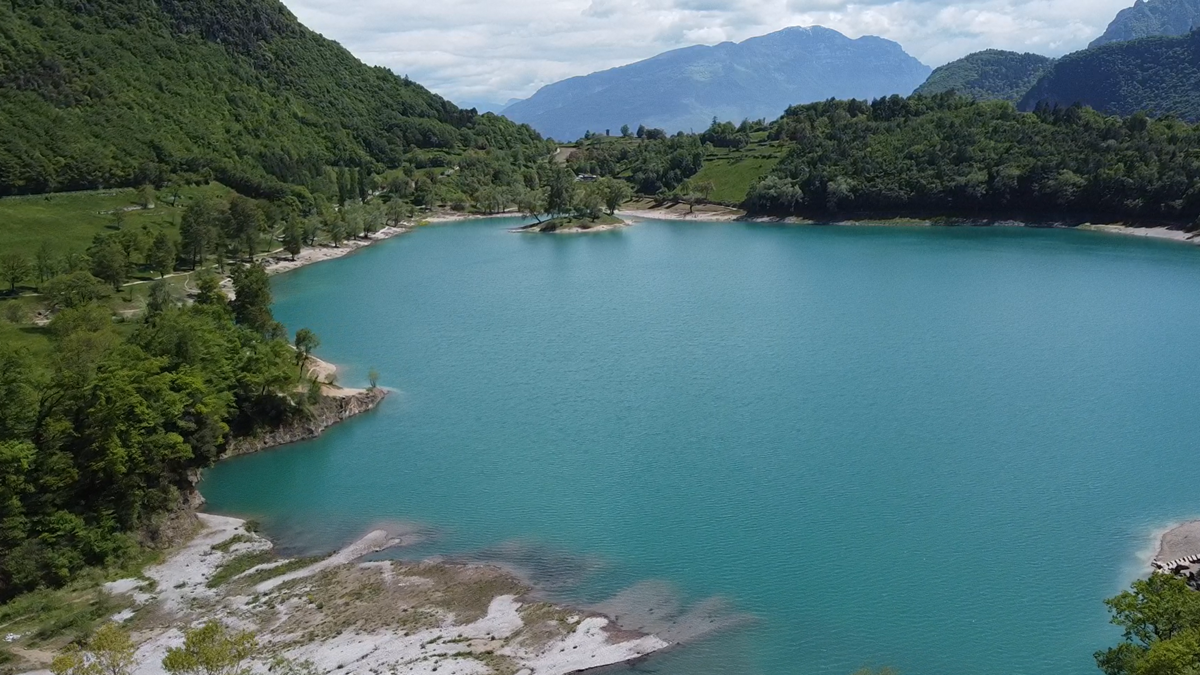

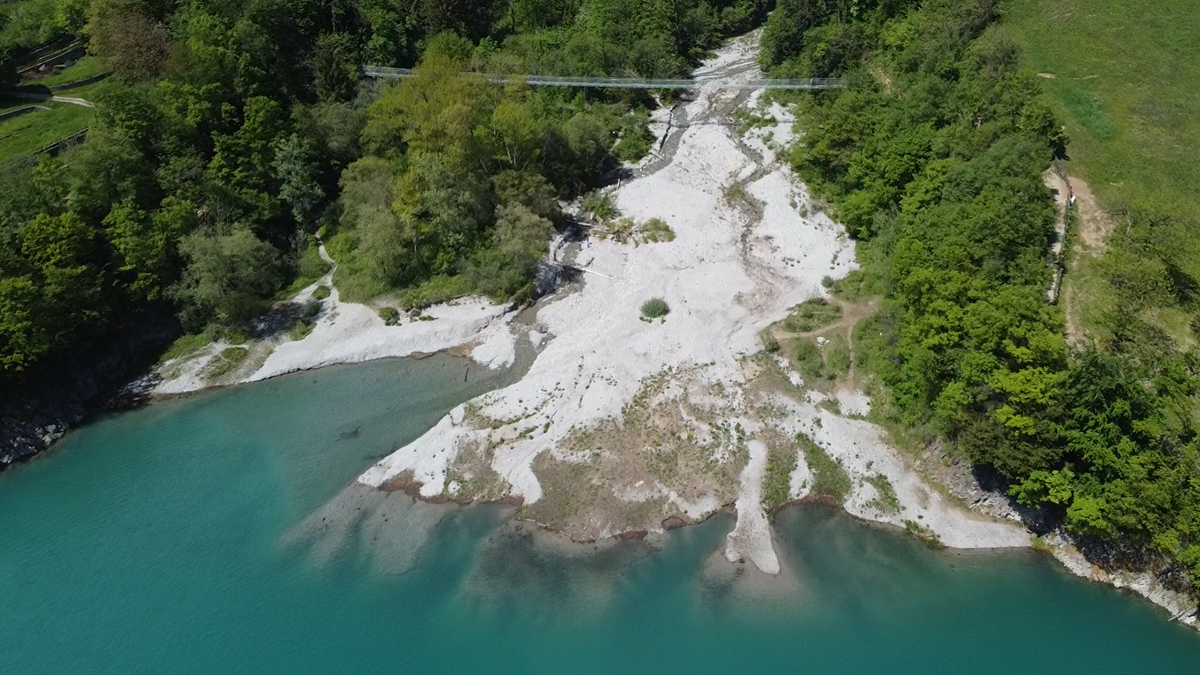

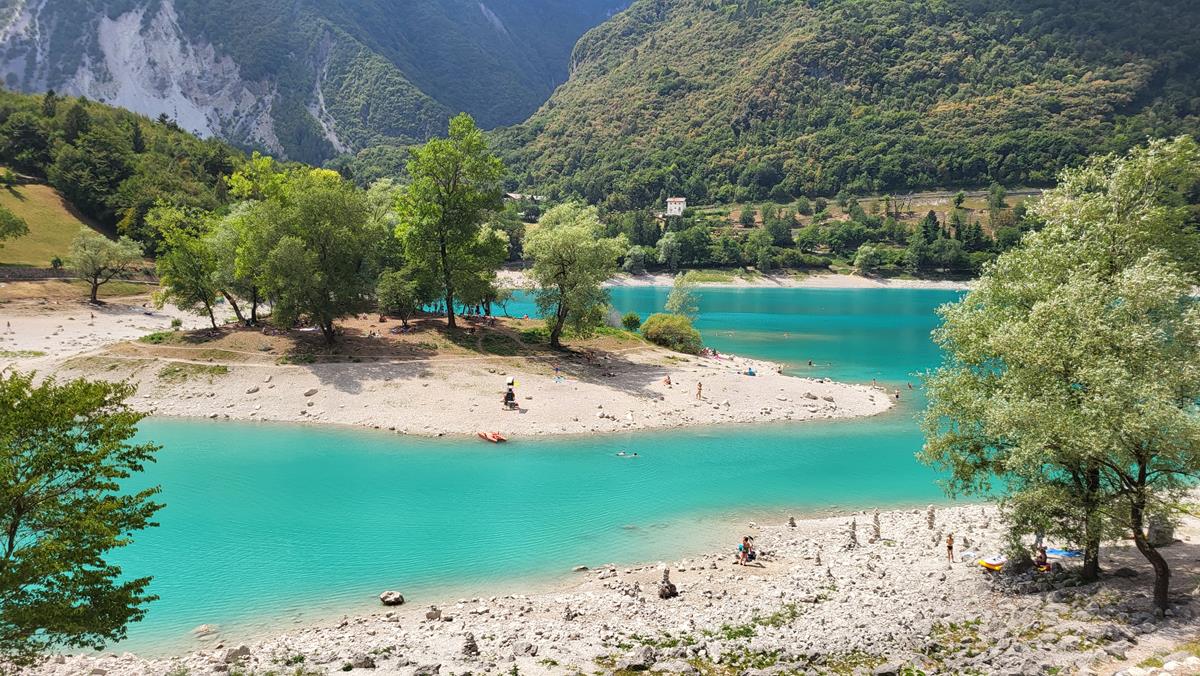

Lago di Tenno
torrente Rio Secco
DATI INTERVENTO
Committente:
COMUNE DI TENNO
Giuliano MarocchiRoberto Malossini - Silvano Cattoi
Progettazione:
STUDIO FLL - RIVA DEL GARDA
Antonio Lotti
Davide lorenzi - Marco Fontana
Stefano Francescotti - Linda Potrich
Stazione Appaltante:
S.O.V.A. - P.A.T.
Maurizio Mezzanotte
Sandro Nesler - Giuliano Rizzi
Direzione dei Lavori:
STUDIO FLL INGG. ASS.TI
Antonio Lotti
Imprese:
EDILCOM S.R.L. - APPALTATORE
BAGOZZI S.R.L. - CARPENTERIA METALLICA

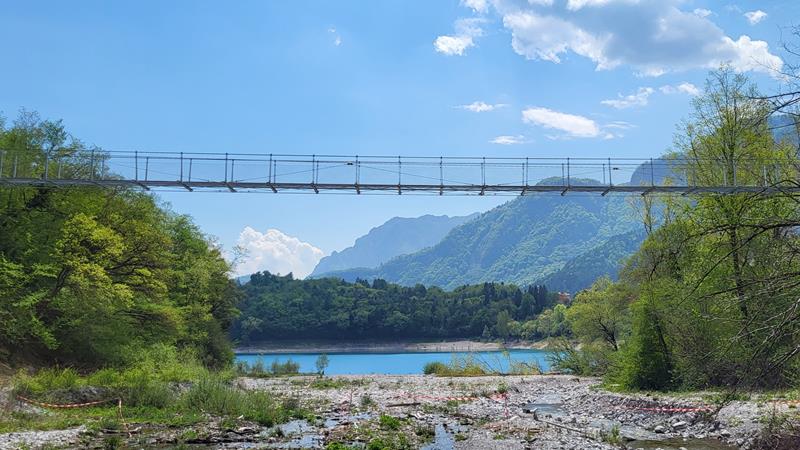

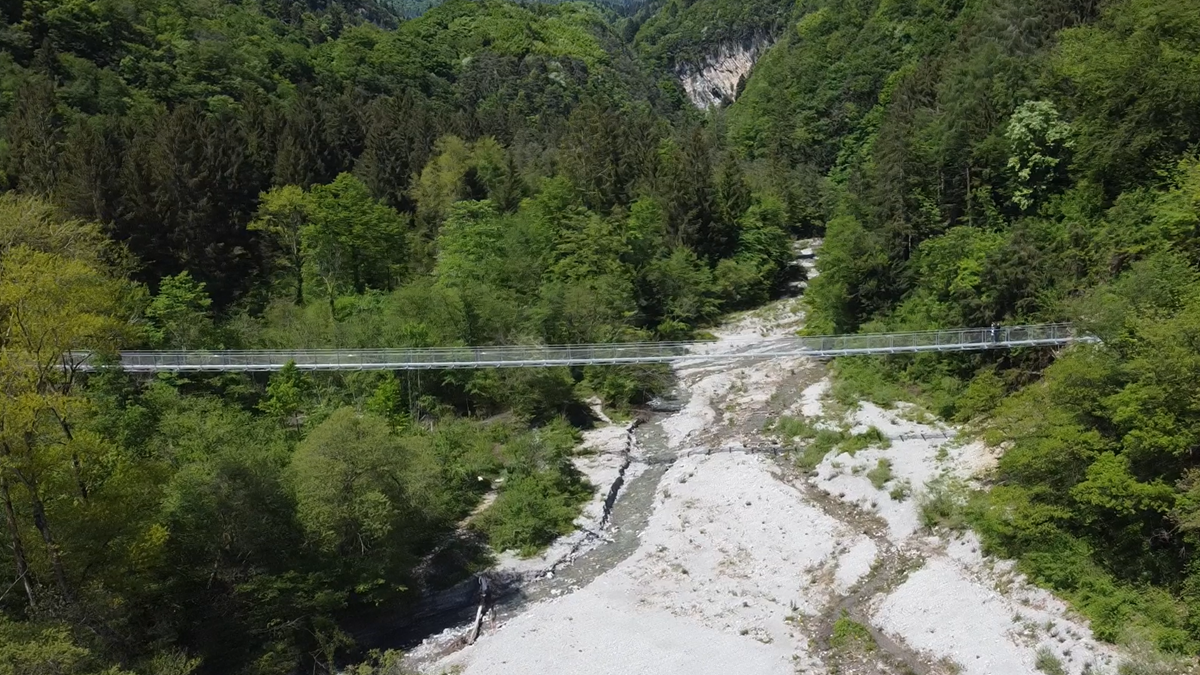

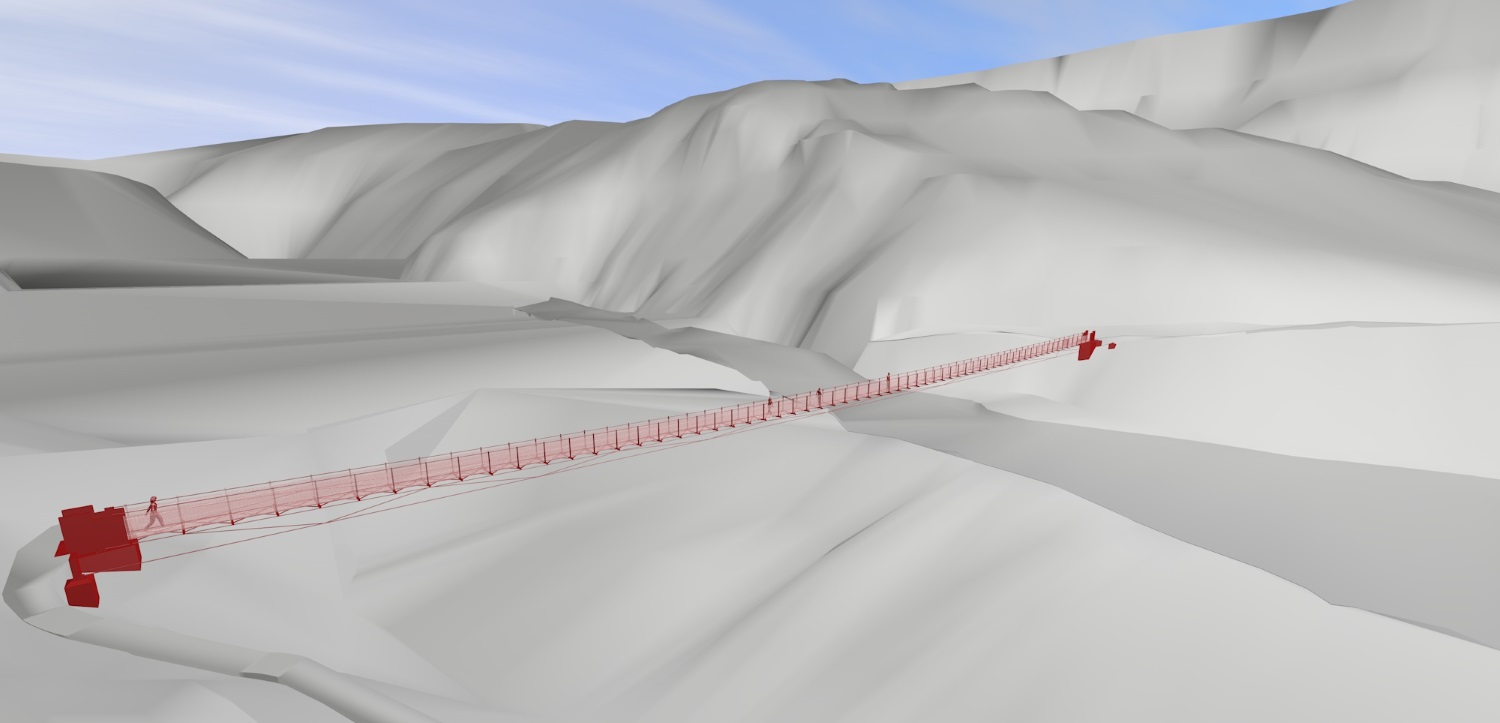

schema inserimento ponte tibetano
Luce netta: 120 m
Freccia in campata: 120 cm
Portata massima: 30 persone

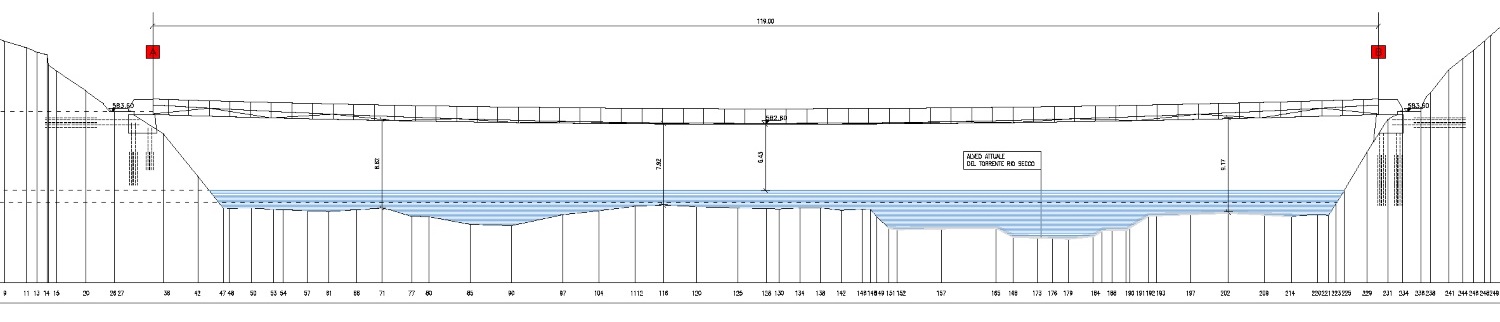

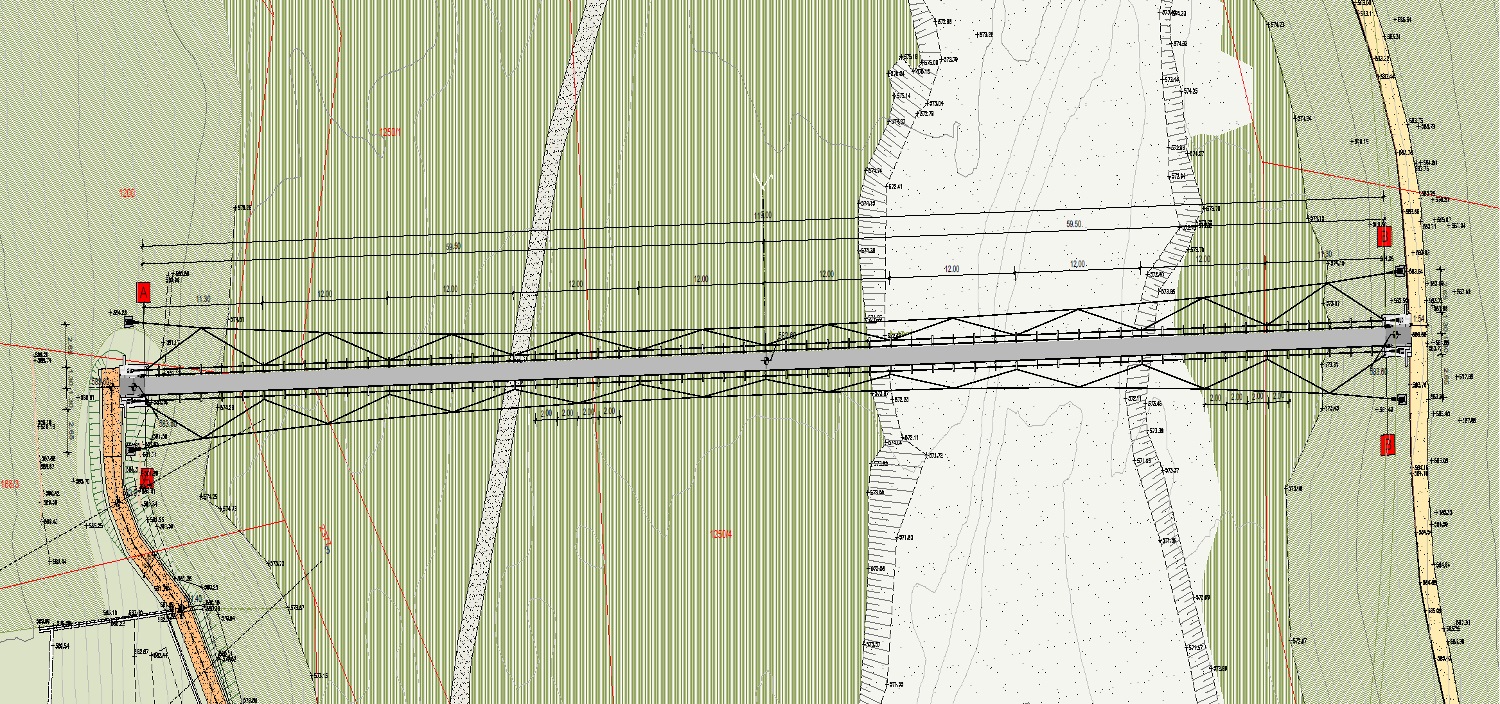

Planimetria e sezione
L’amministrazione comunale ci ha incaricato di valutare la possibilità di realizzare un’infrastruttura che permetta di completare il percorso pedonale lungo le coste del lago di Tenno e che oggi si interrompe in corrispondenza dell’alveo del torrente Rio Secco.
Considerato il valore dell’ambiente in cui si deve intervenire, la sua bellezza e la sua unicità, ci è stato dato l’input di progettare un elemento che abbia il minimo impatto ambientale e che possa essere eseguito senza alterazioni alla flora esistente.

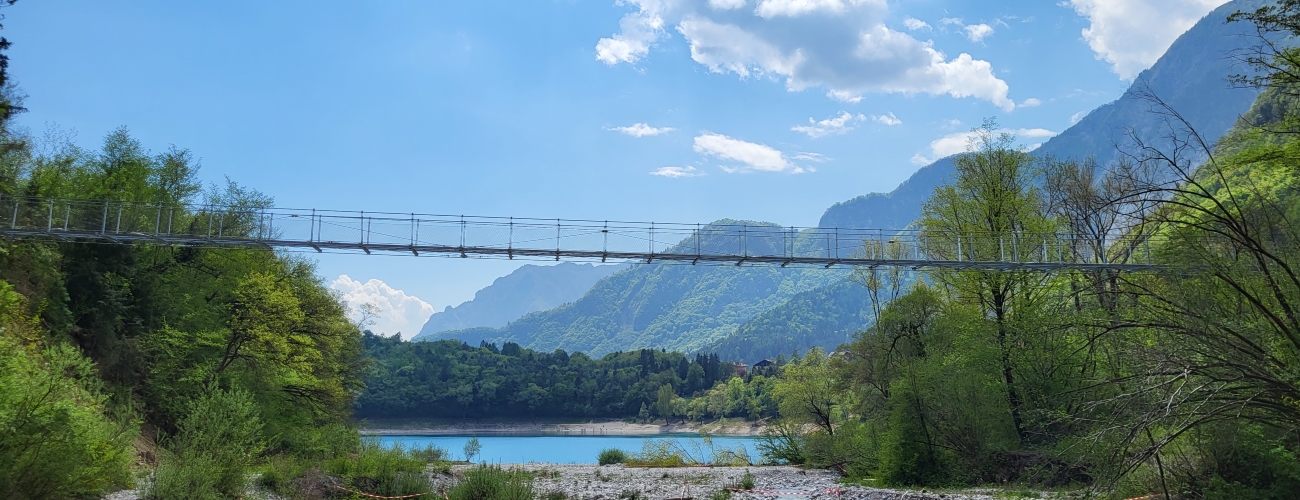

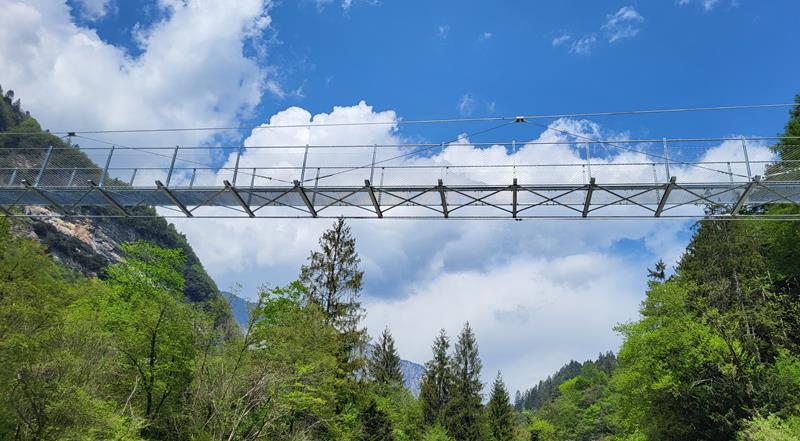

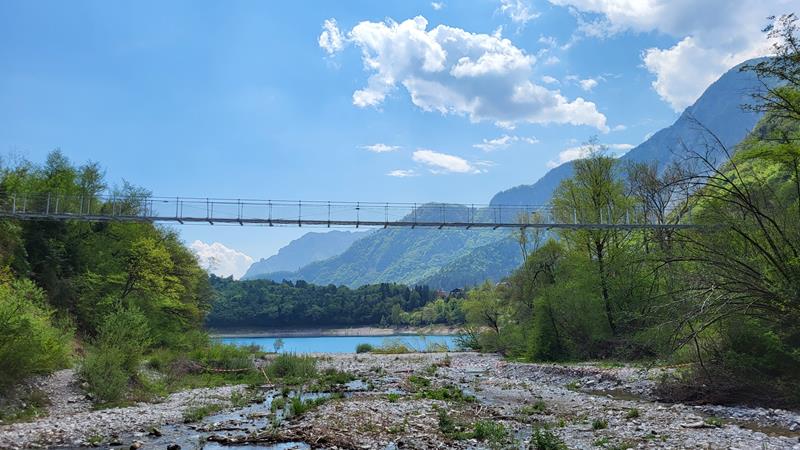

La scelta condivisa con l’Amm.ne, è quella del ponte tibetano realizzato con cavi in acciaio a catenaria come elementi strutturali portanti, con una luce libera di 120 m tra le due sponde dell’alveo.

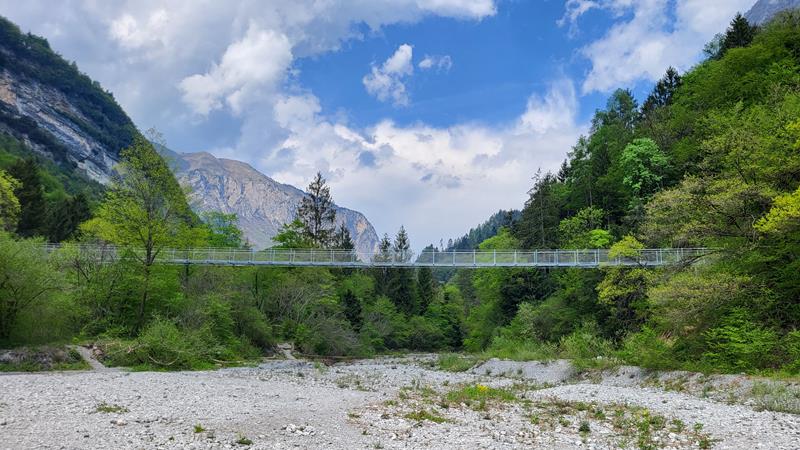

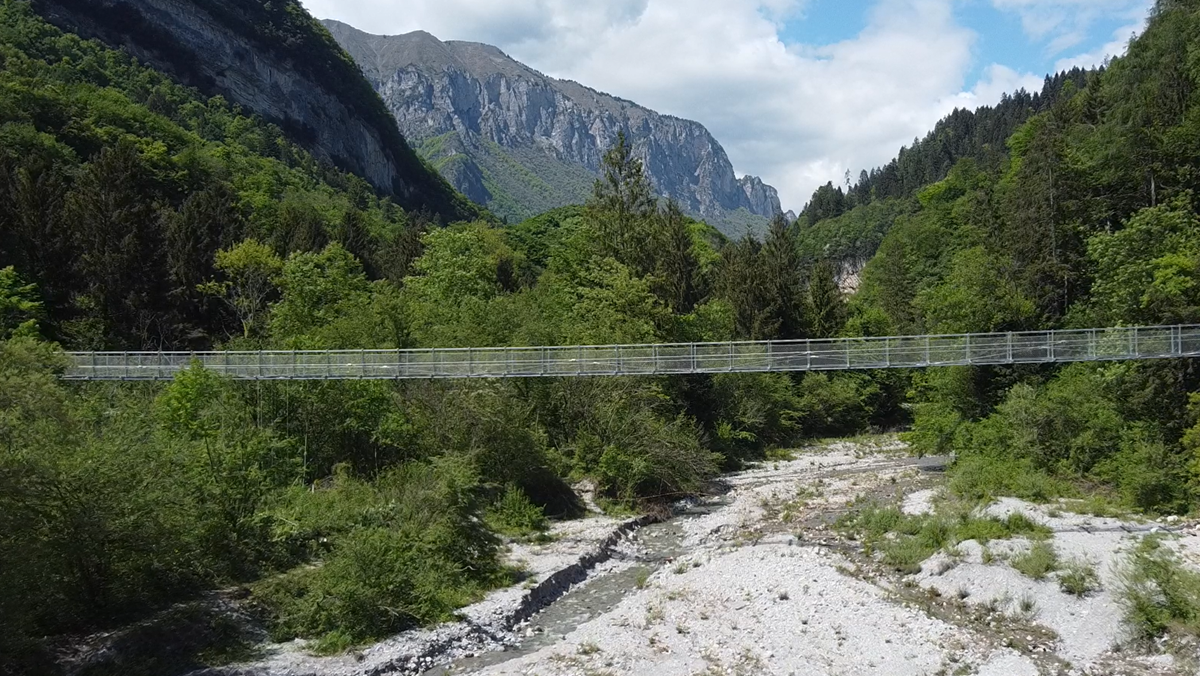

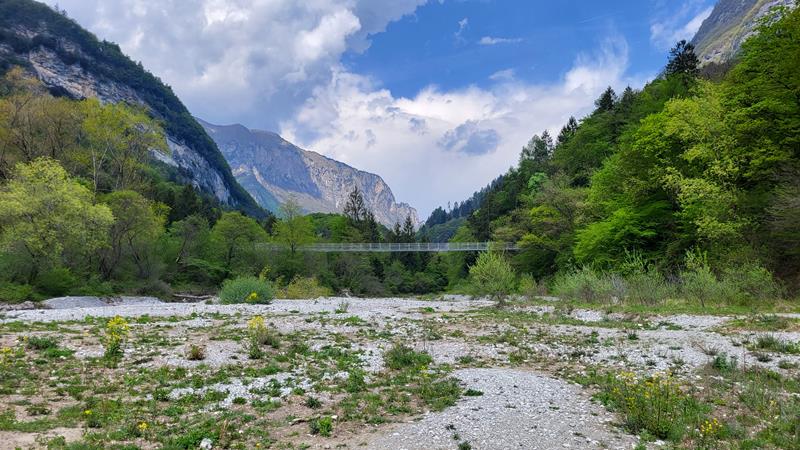

L’inserimento tra la vegetazione esistente permette di mimetizzare gran parte del manufatto e di creare un passaggio sospeso sopra una magnifica area naturalistica.
Descrizione del progetto

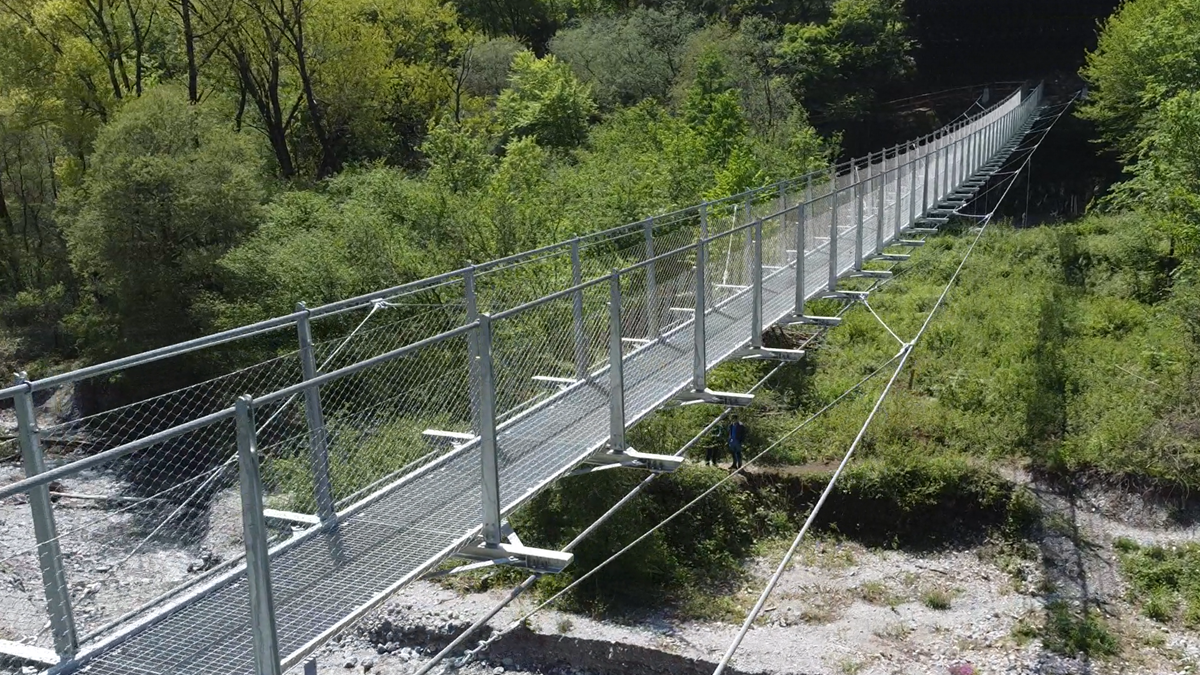

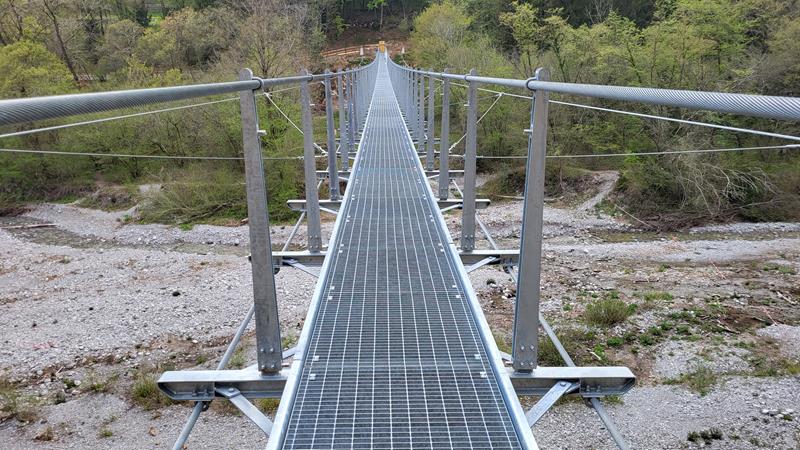

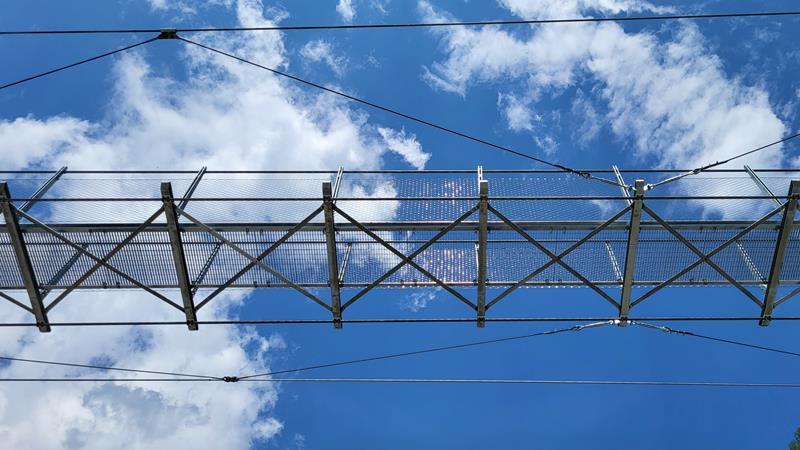

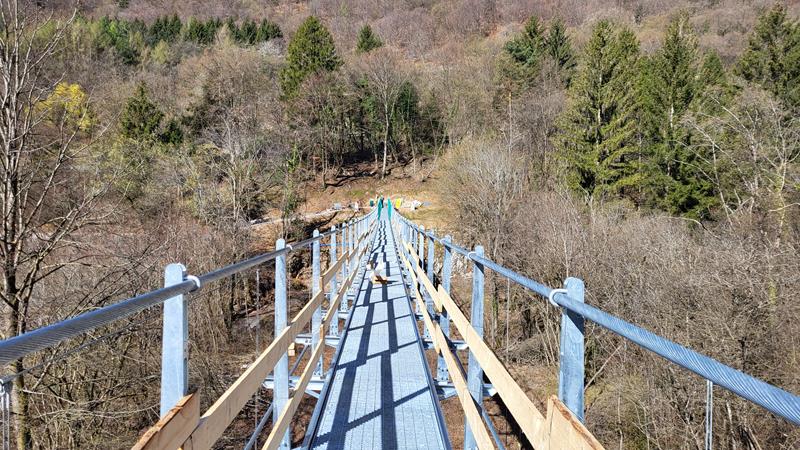

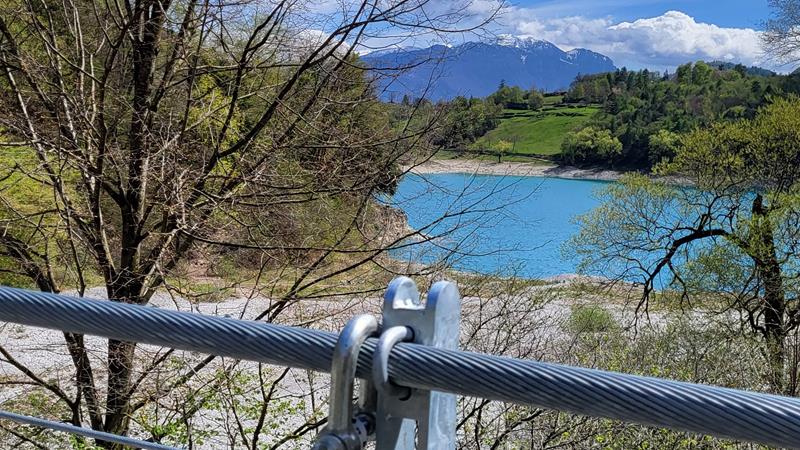

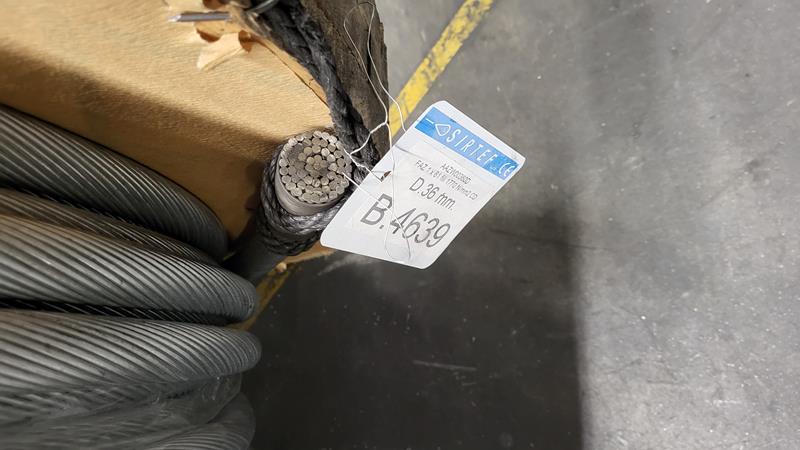

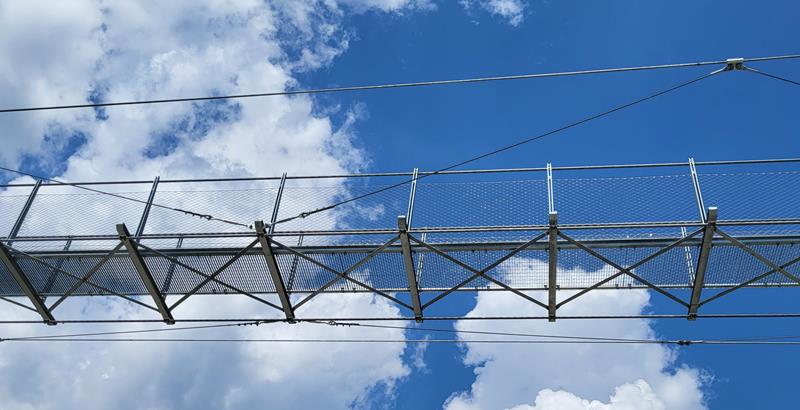

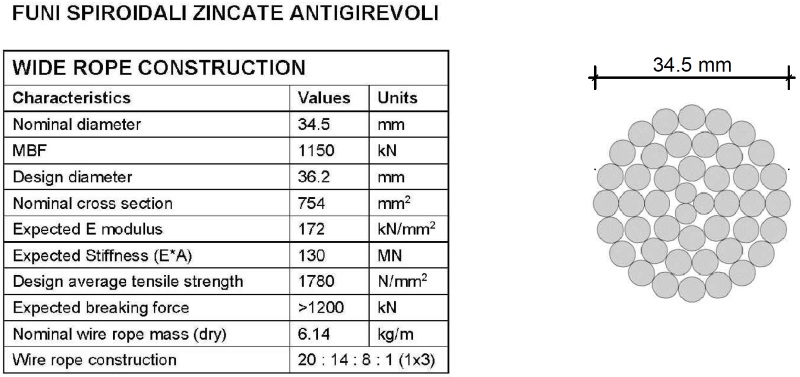

Il ponte a catenaria tesa è costituito da una struttura principale a 4 cavi in acciaio zincato da 36 mm:

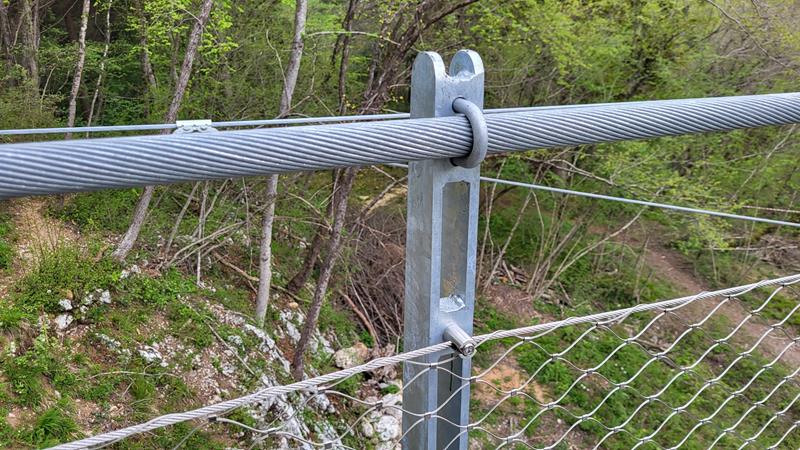

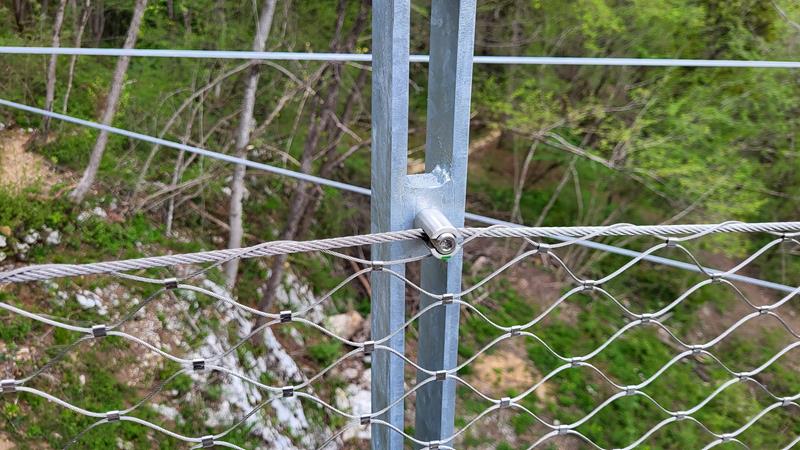

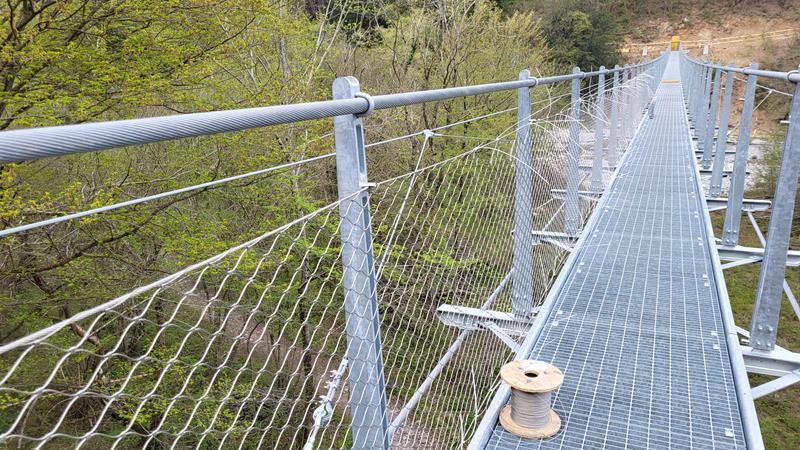

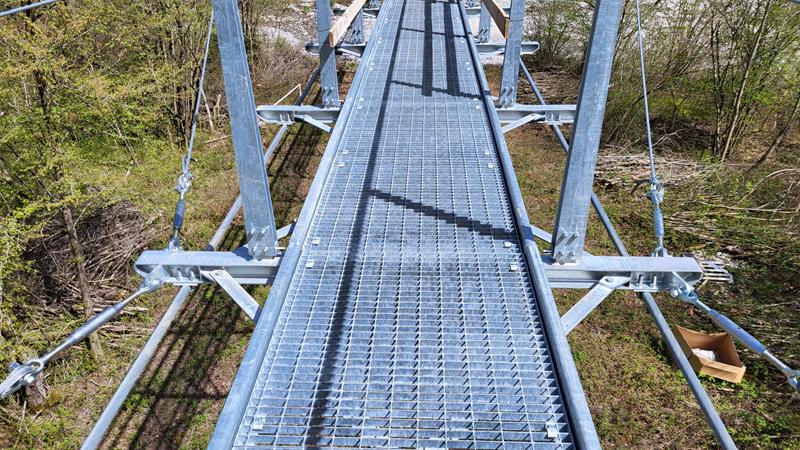

- due a livello di pavimentazione, leggermente allargati e connessi con dei traversi a passo strutturale 2.00 m a collegamento dei montanti di irrigidimento del parapetto in rete inox;

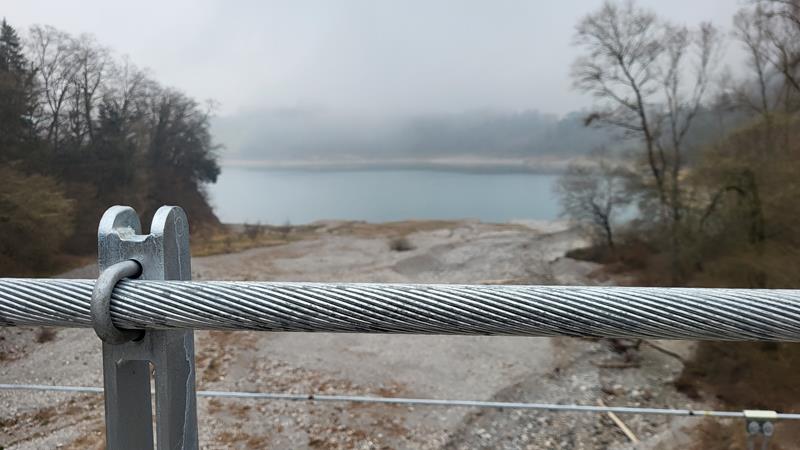

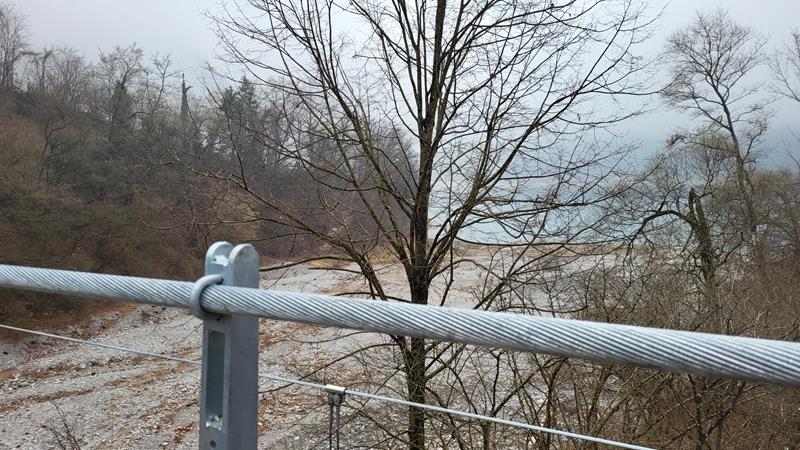

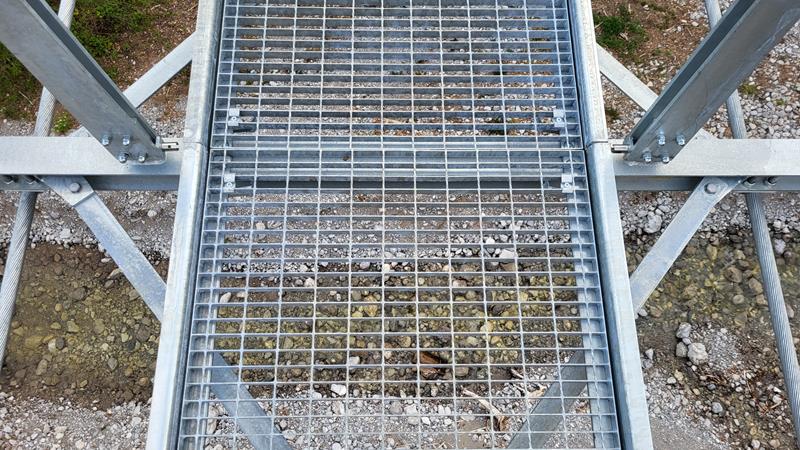

- due a 1.30 m dal pavimento in grigliato zincato che oltre alla funzione di portanza strutturale ne determinano il mancorrente superiore.

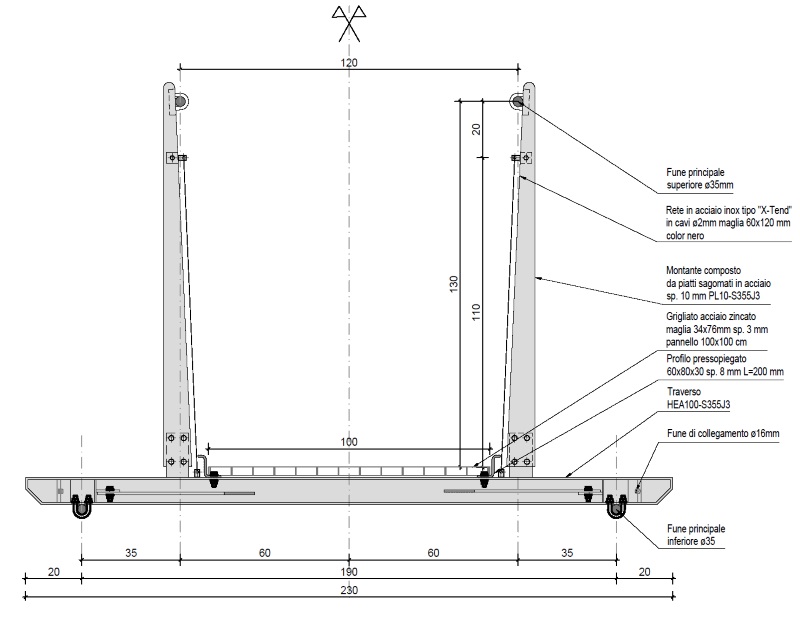

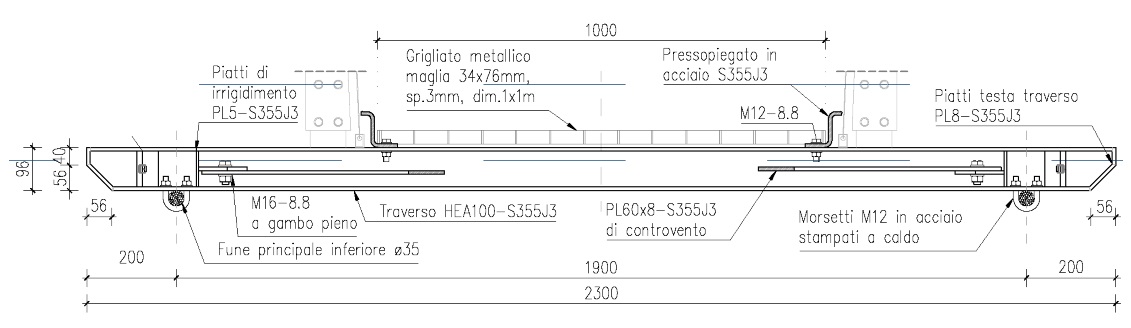

sezione tipo

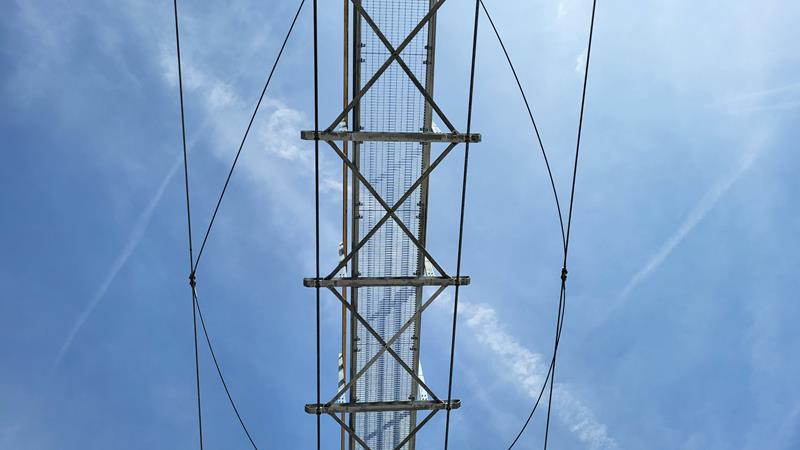

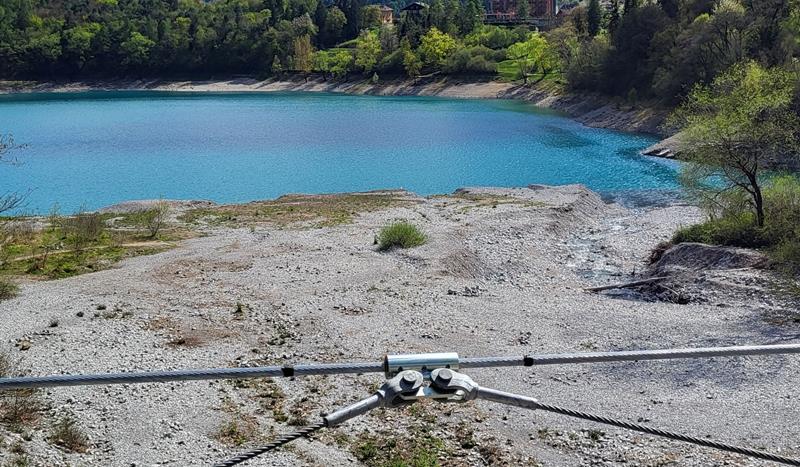

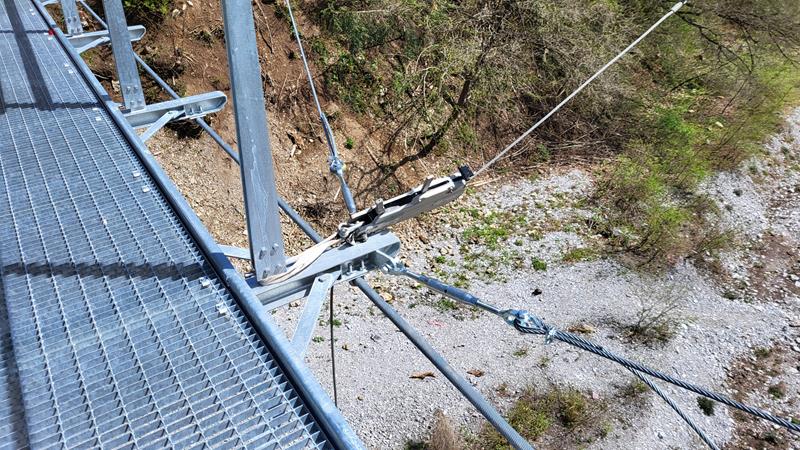

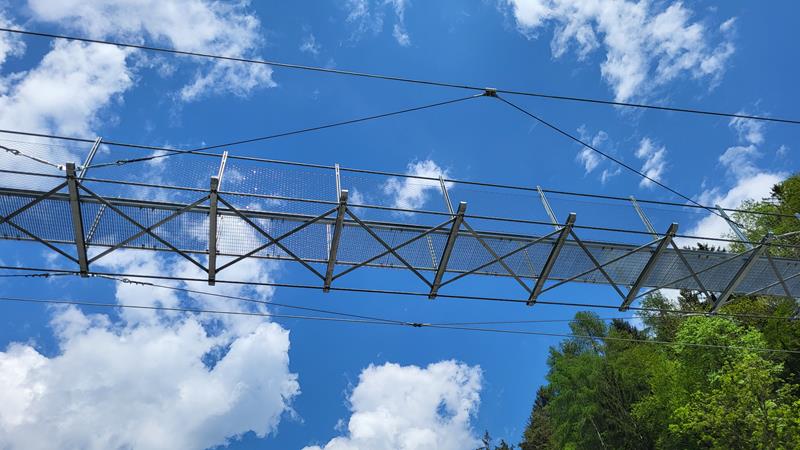

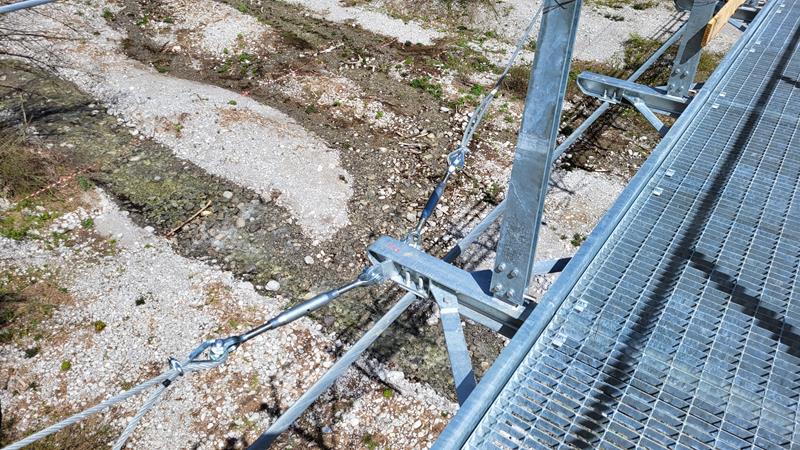

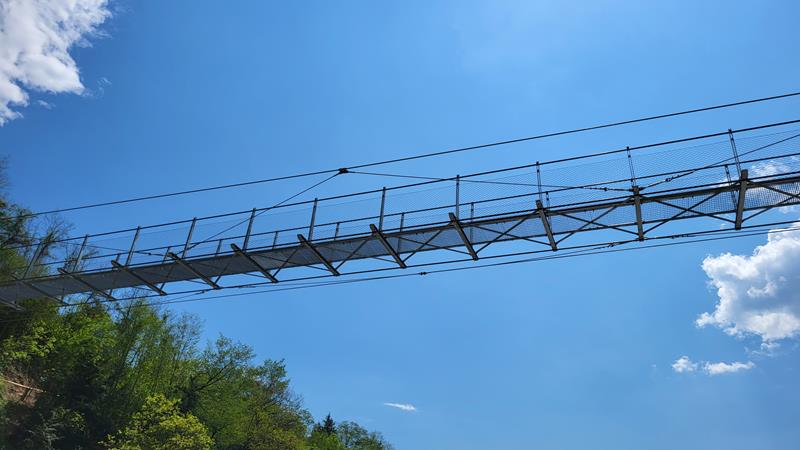

Si tratta di una struttura molto snella che necessita, per cercare di migliorare il più possibile le inevitabili deformazioni trasversali, di una controventatura laterale realizzata con due funi stabilizzanti da 24 mm.

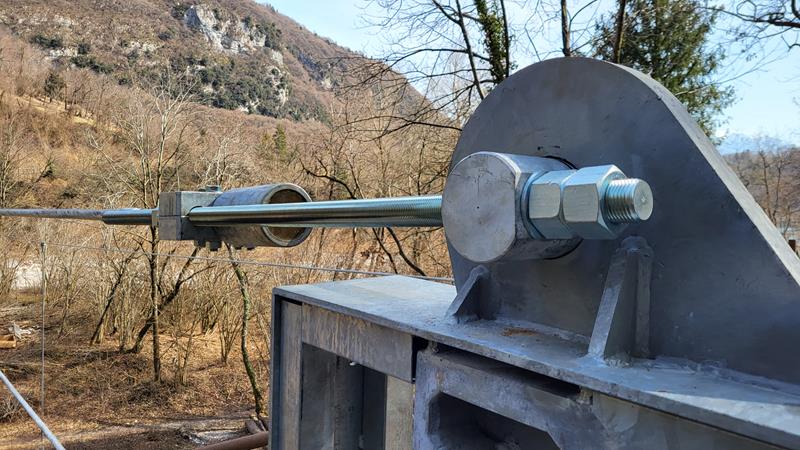

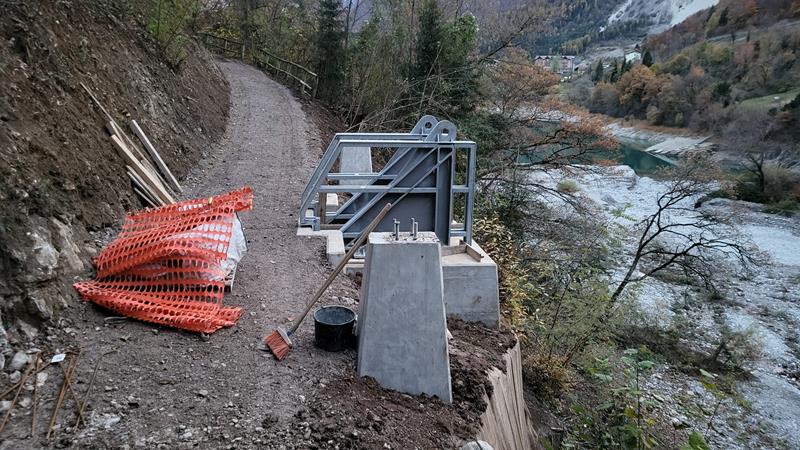

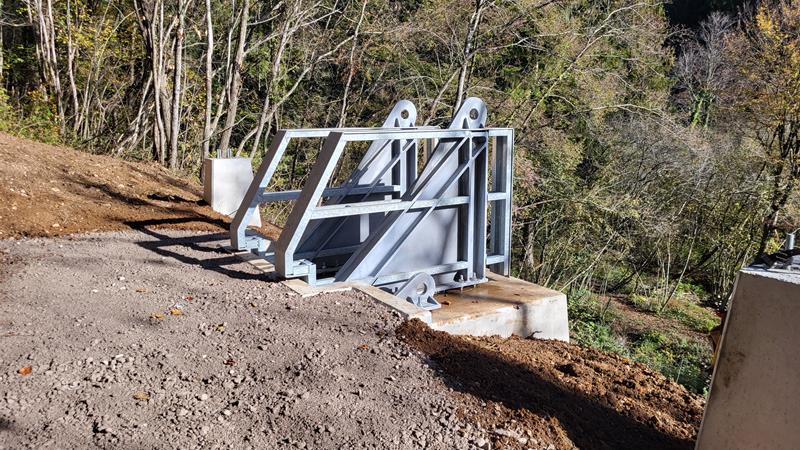

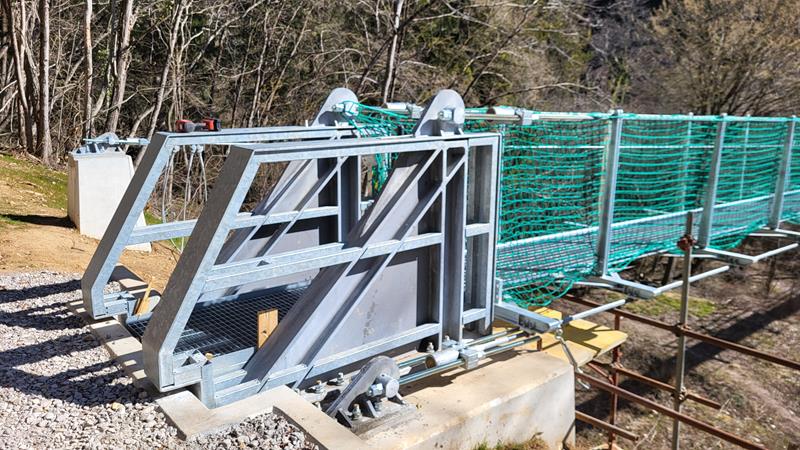

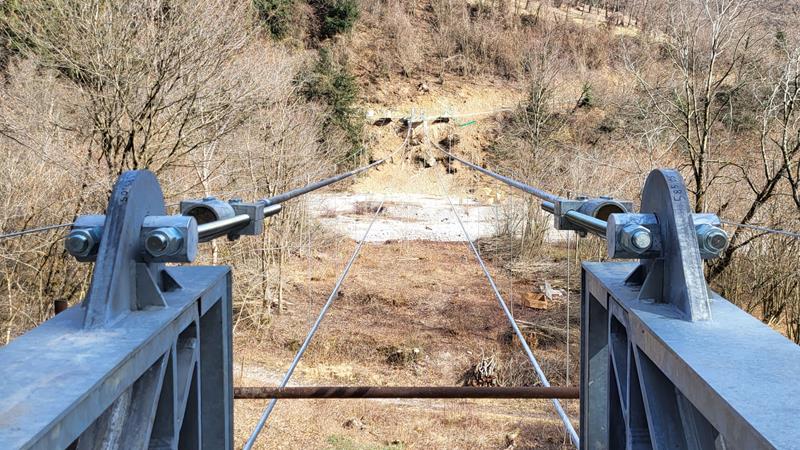

appoggio ponte tibetano

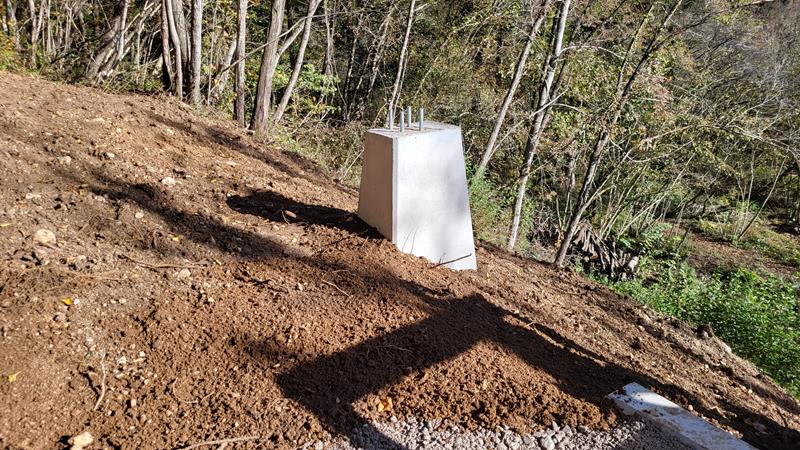

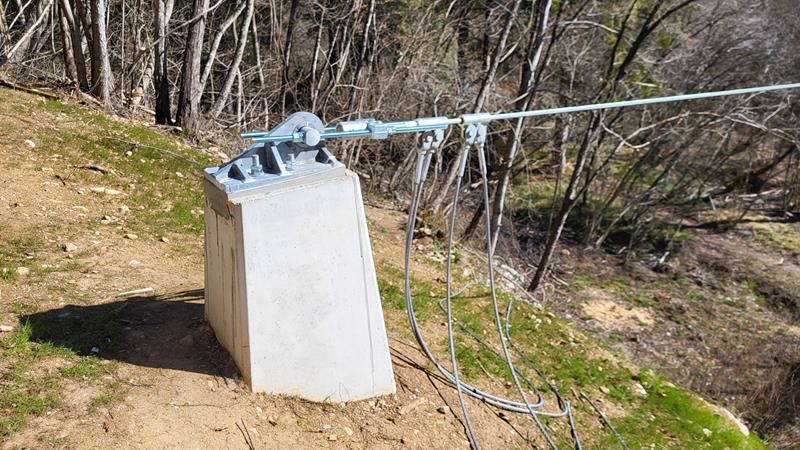

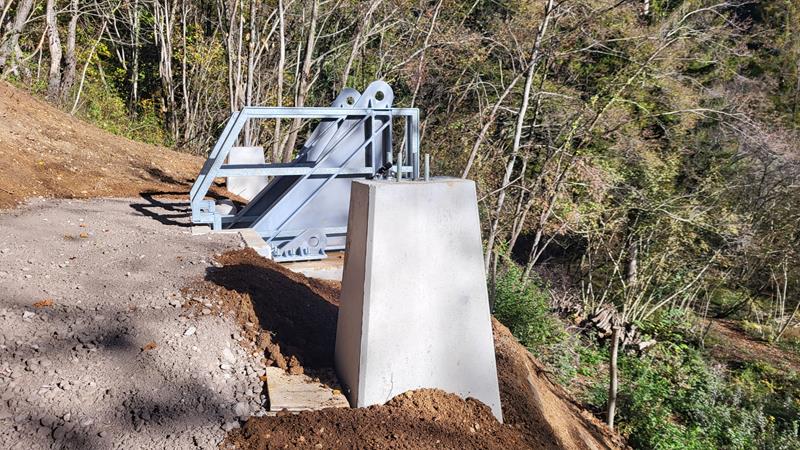

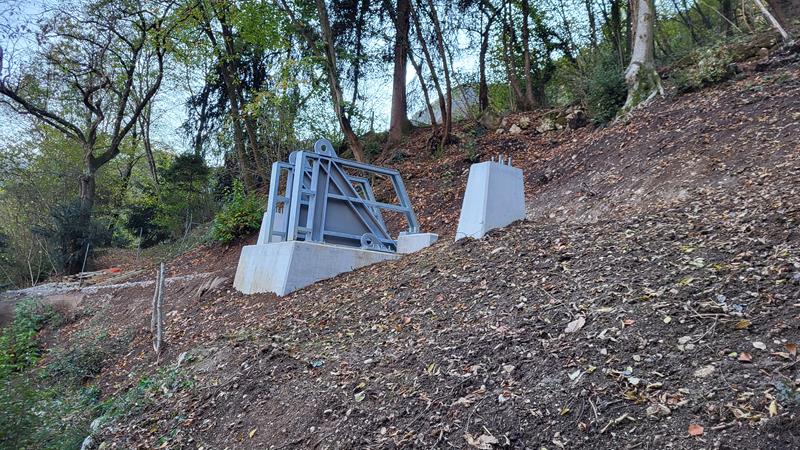

Gli elementi di appoggio in sponda dx e sx sono costituiti da pila principale in c.a. faccia-vista a fondazione indiretta (pali e tiranti) e da due fondazioni/pilastro per le funi stabilizzanti a circa 4 metri dalla pila principale.

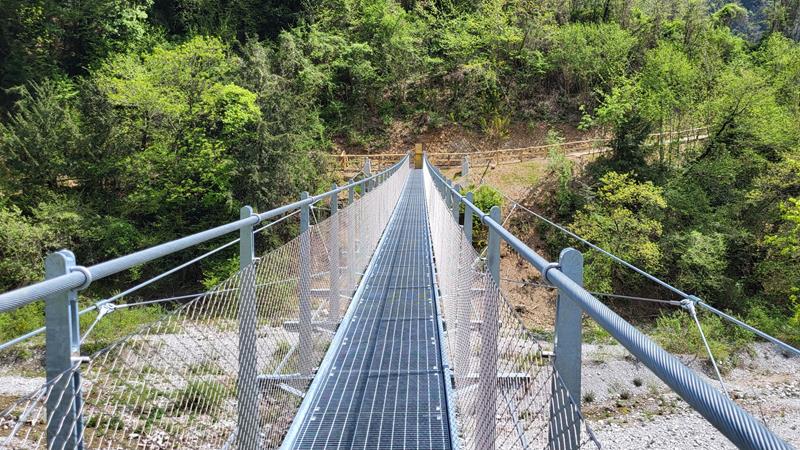

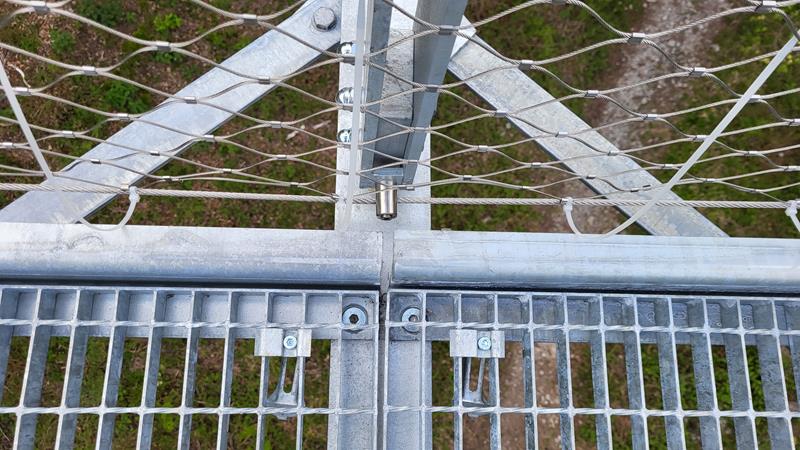

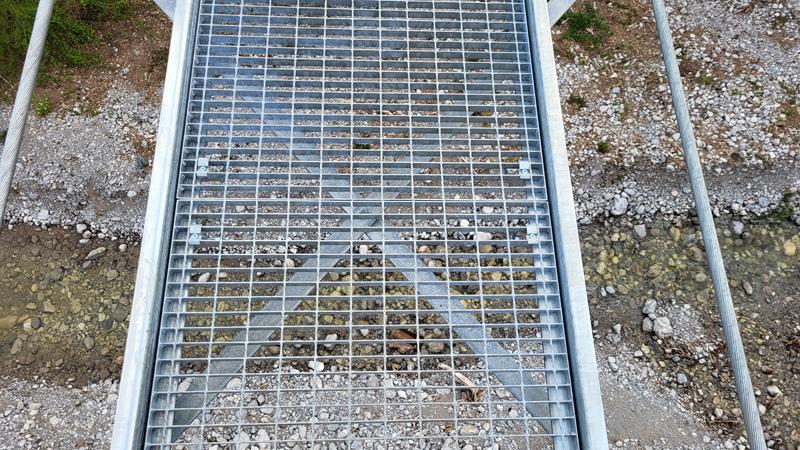

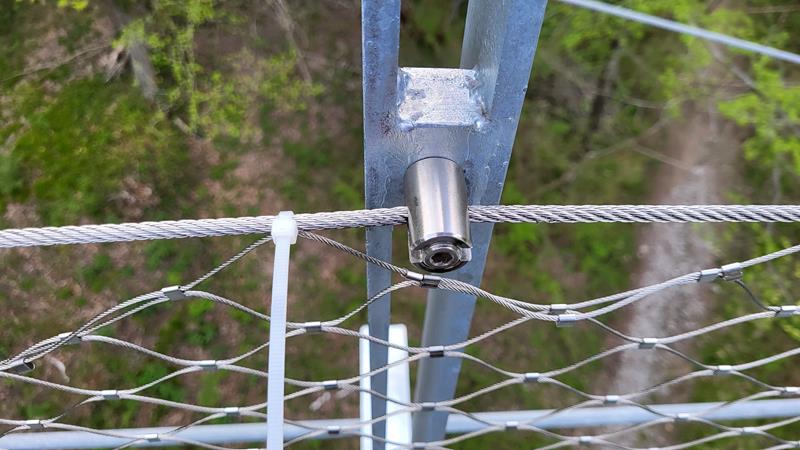

Per quanto riguarda le finiture orizzontali e verticali, pavimentazione e parapetti laterali, si propone di utilizzare sistemi ed elementi metallici che garantiscano la massima trasparenza e visibilità per gli utenti del nuovo ponte.

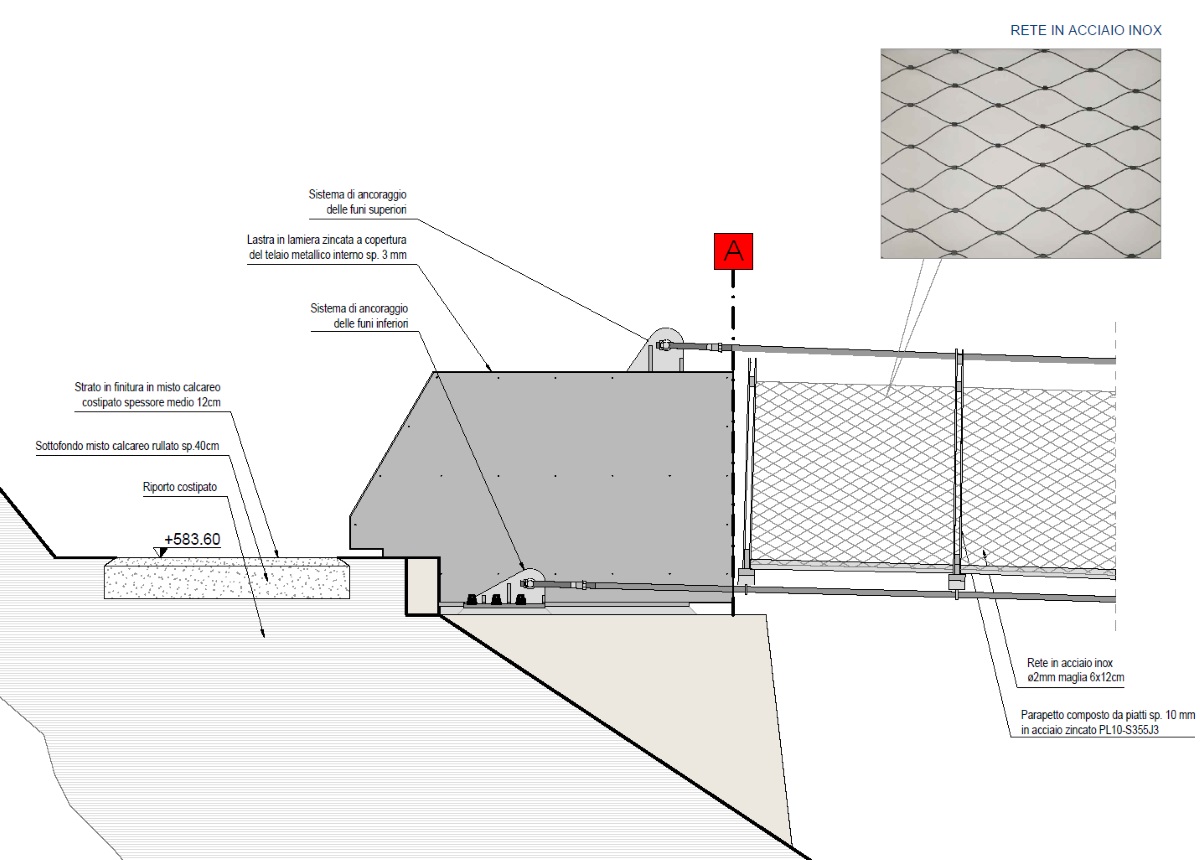

prospetto appoggio

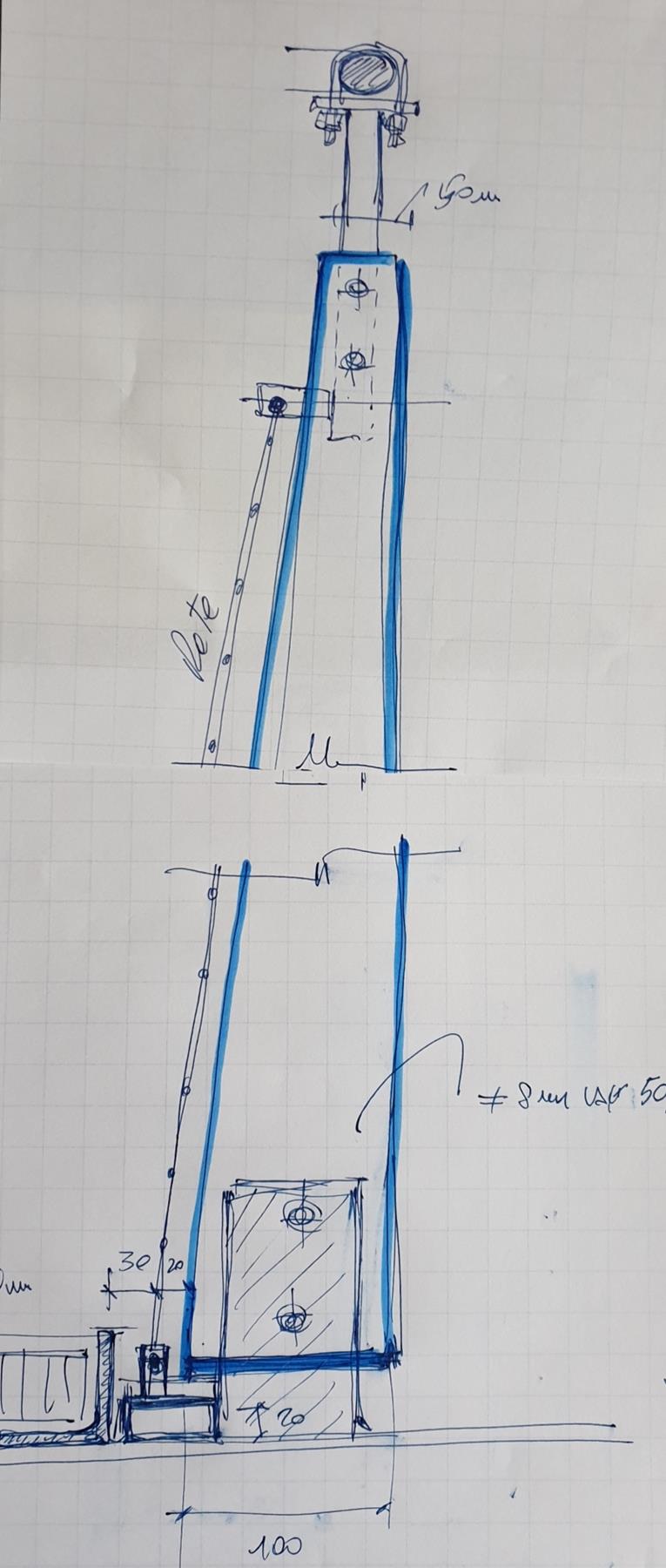

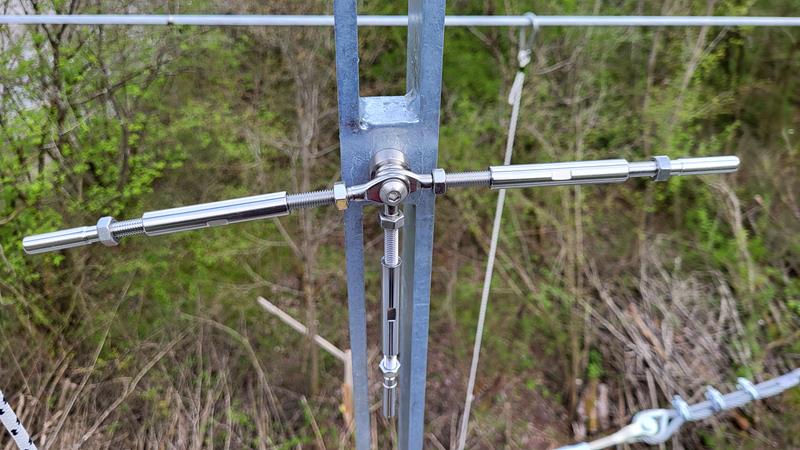

primi schemi parapetto

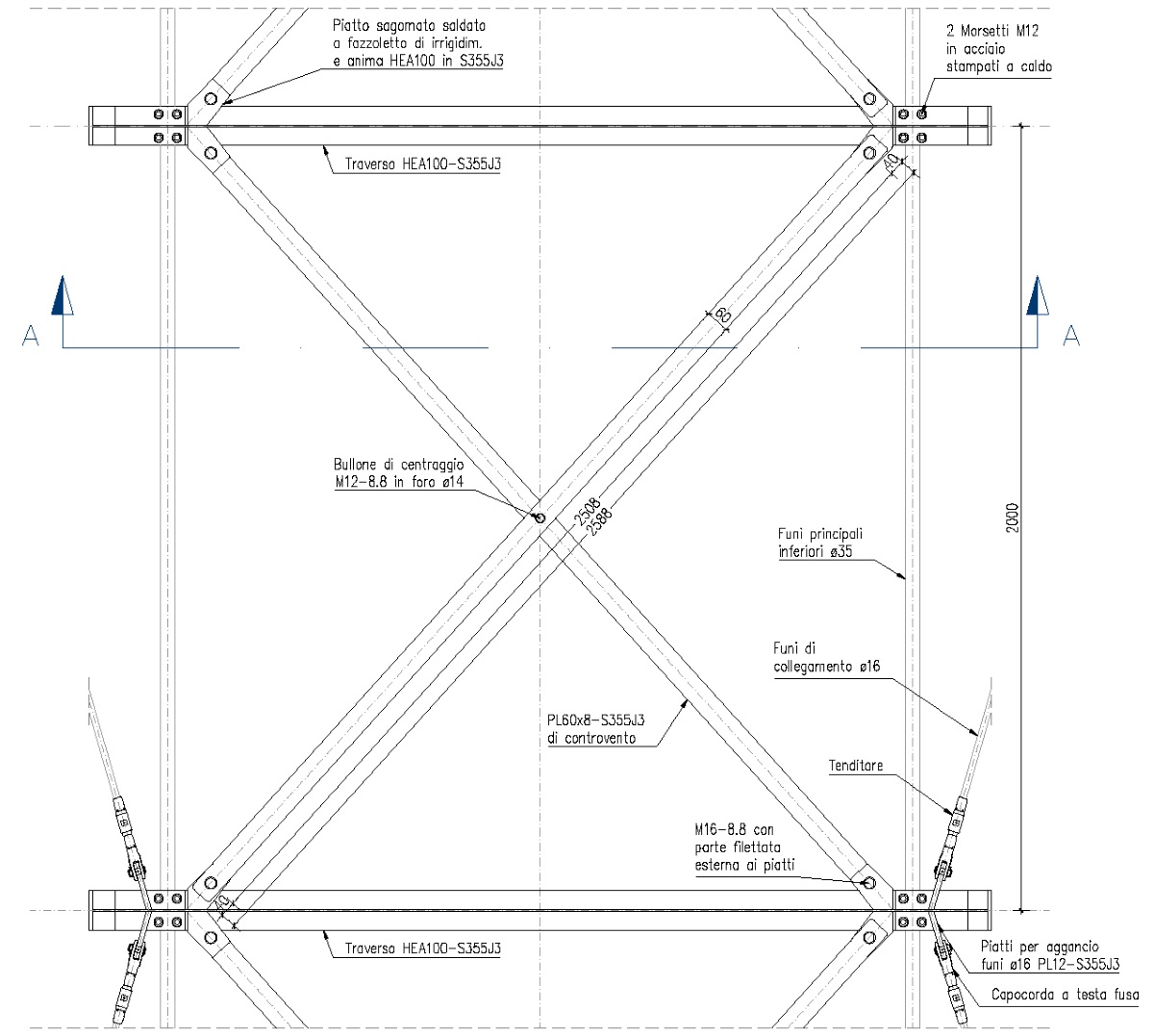

Dettagli strutturali

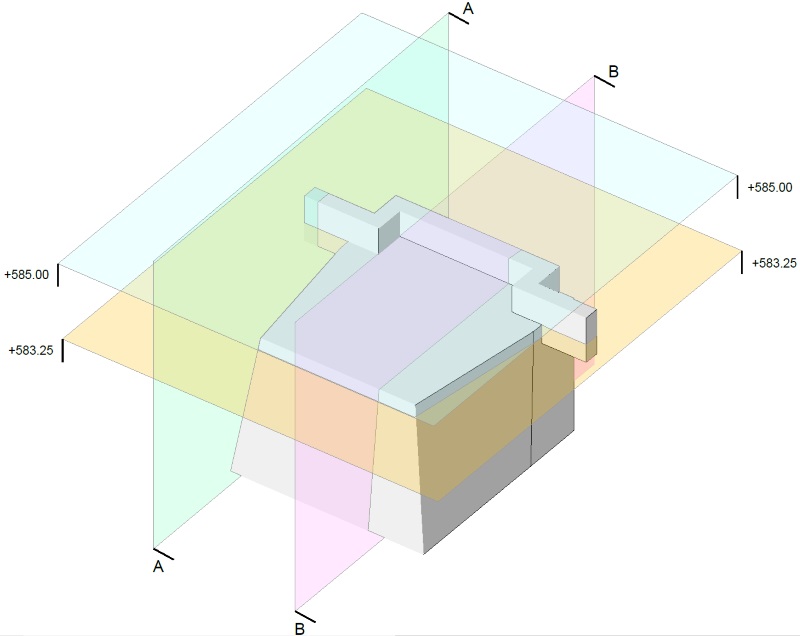

assonometria spalla in c.a.

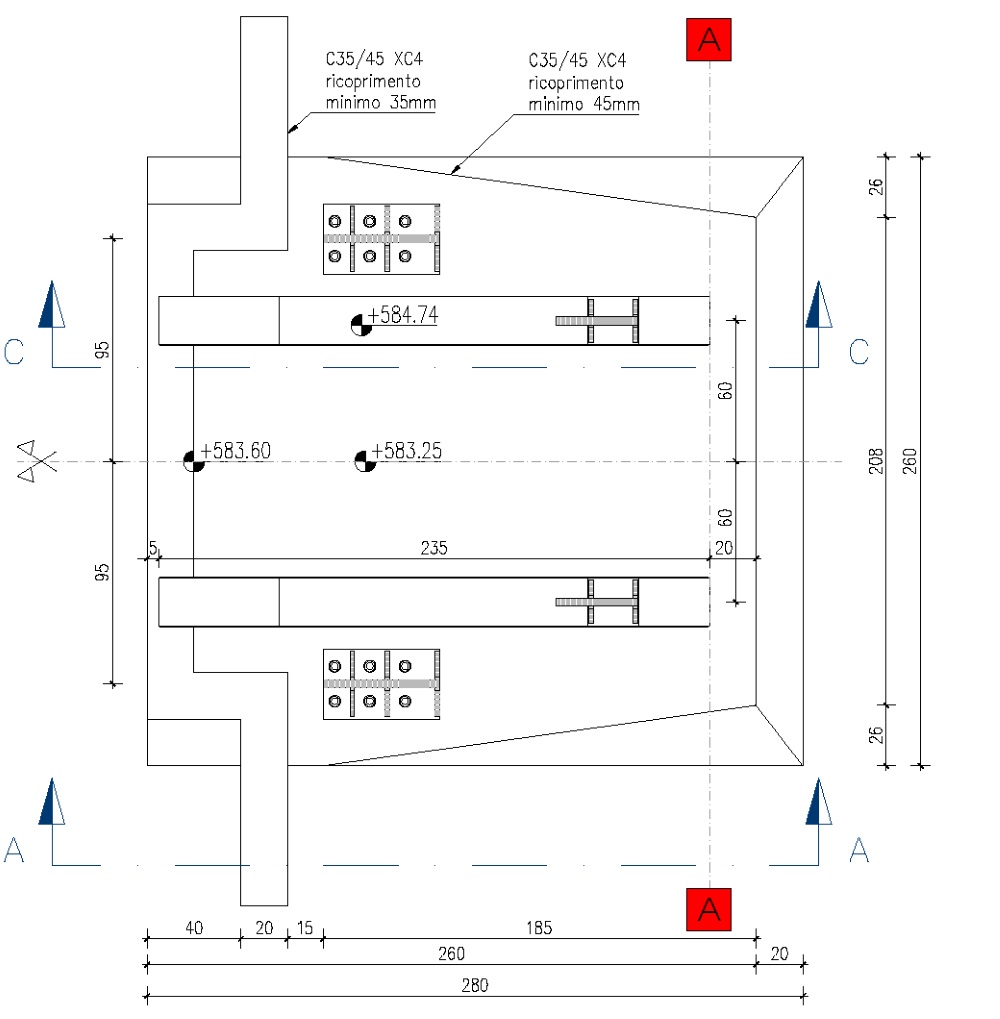

pianta

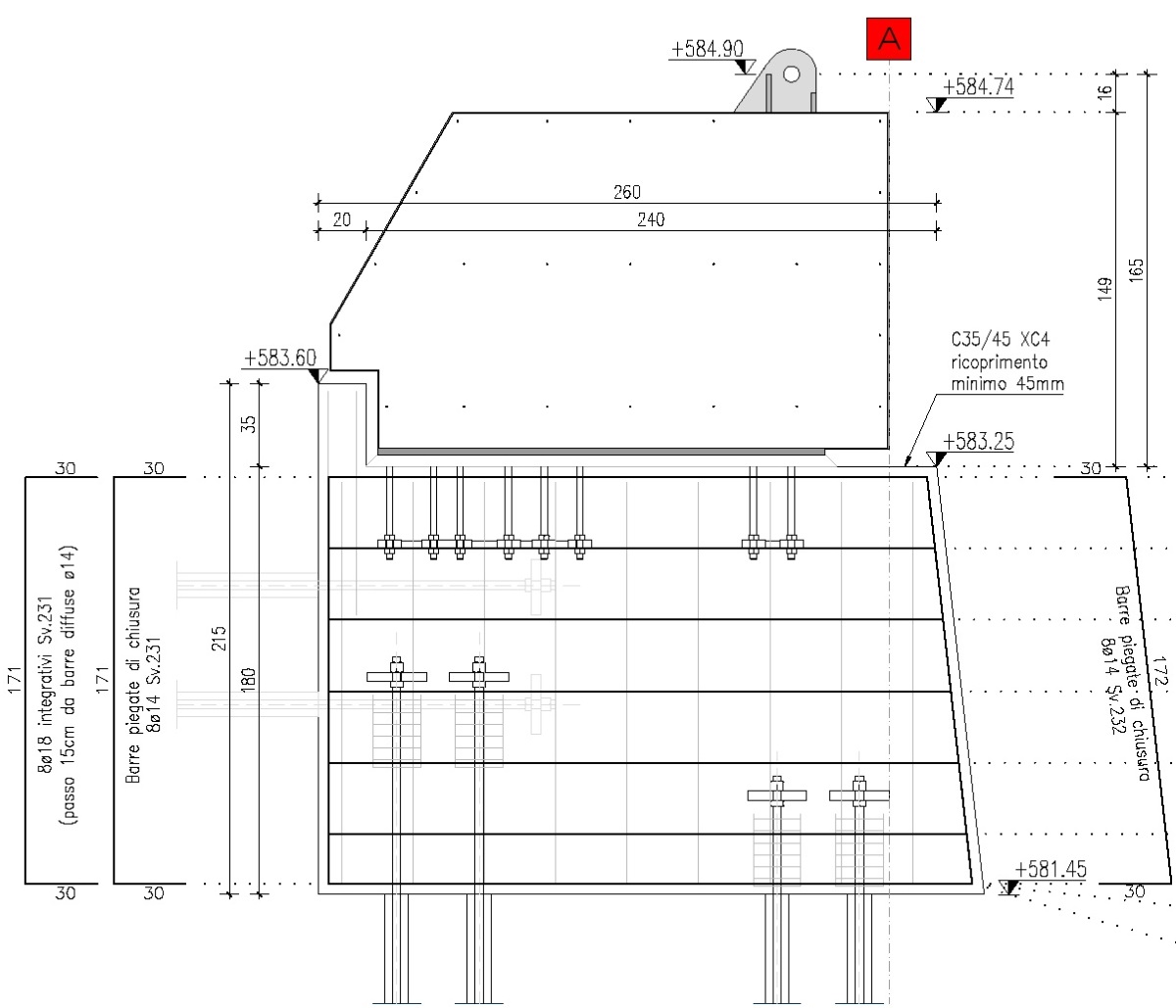

sezione
in acciaio zincato
INIZIO DEI LAVORI - 16 MARZO 2022

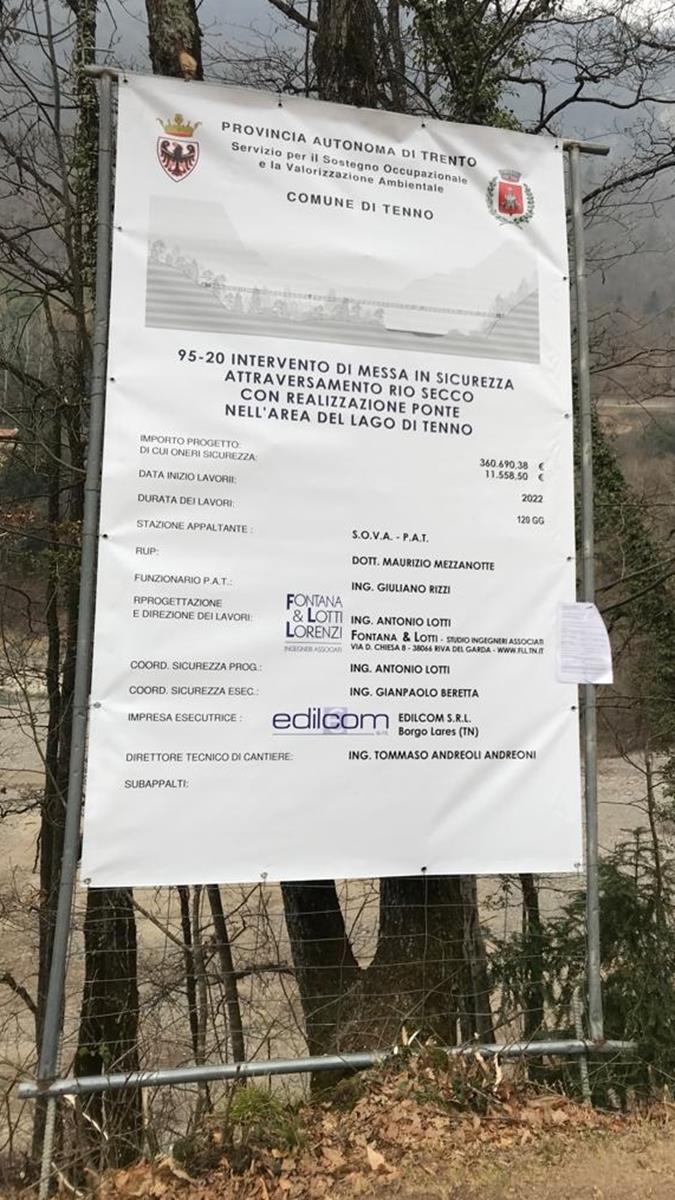

cartello cantiere

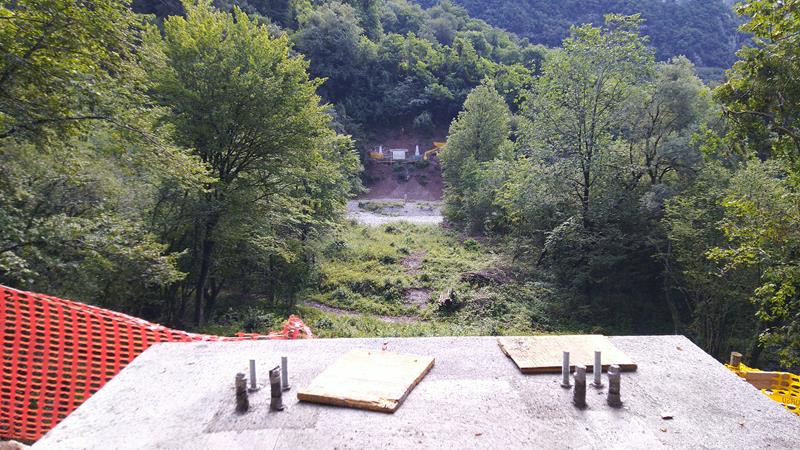

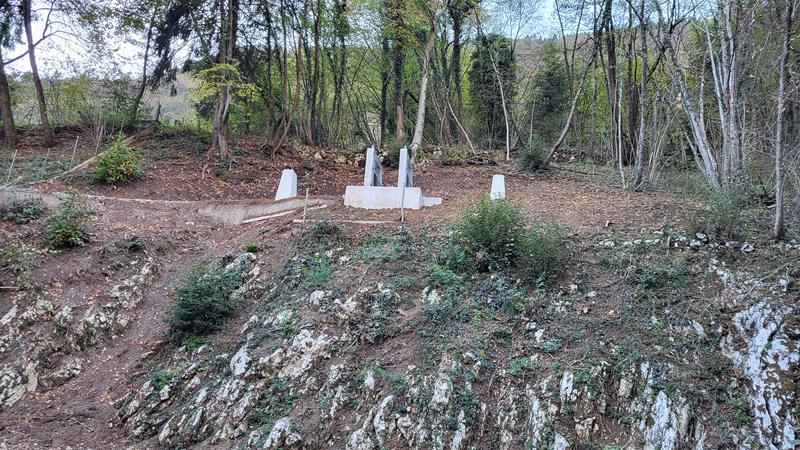

vista dalla spalla in DX durante i lavori

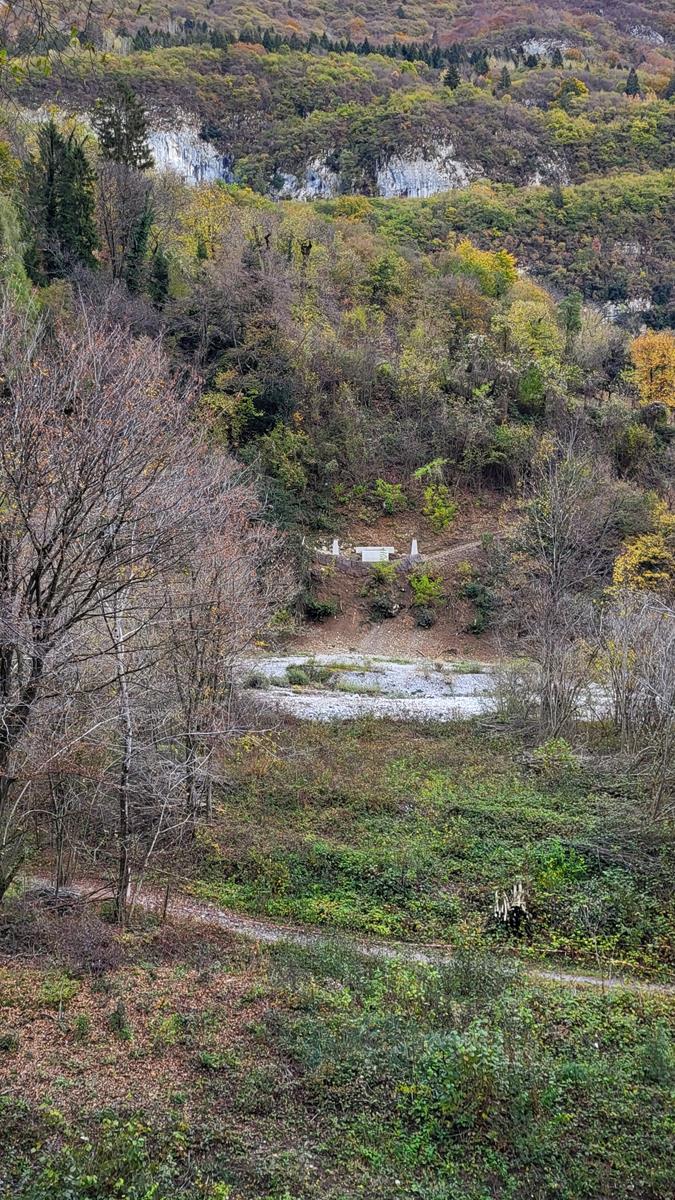

vista in SX

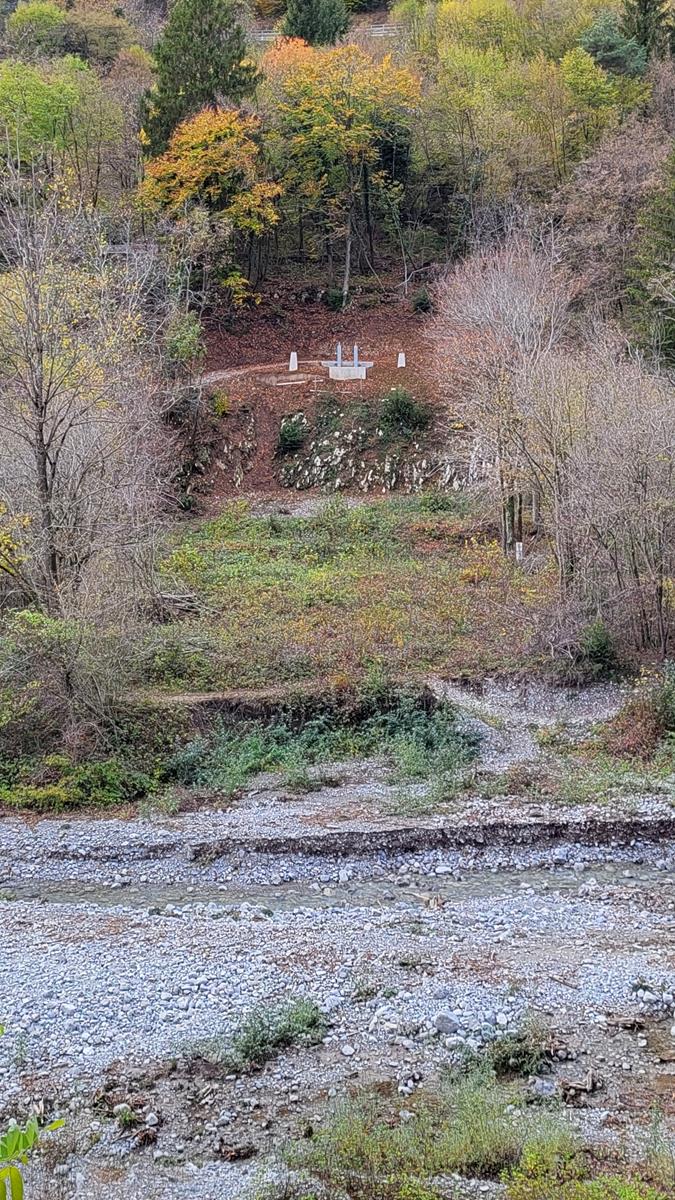

vista in DX

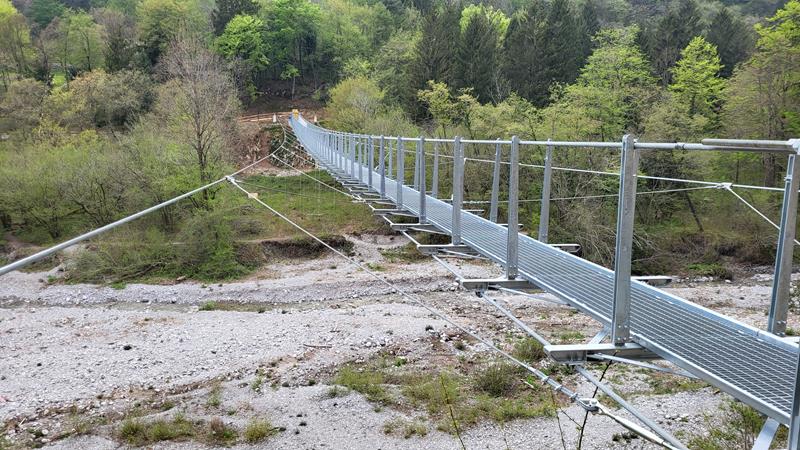

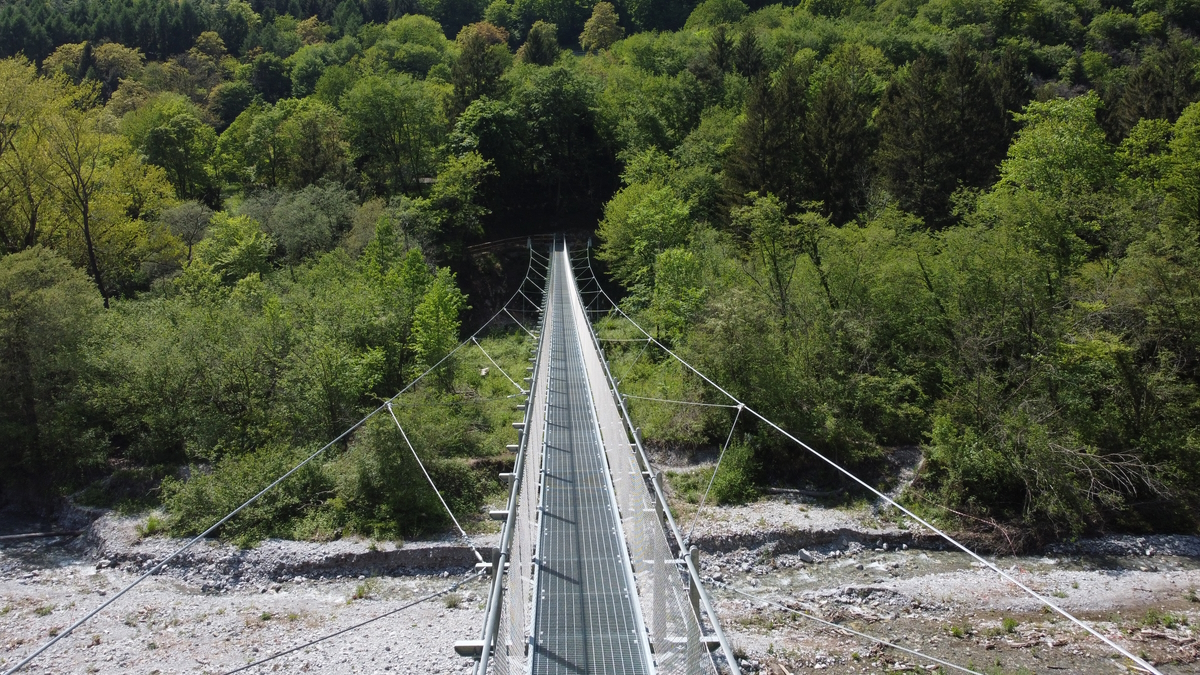

PHOTO GALLERY

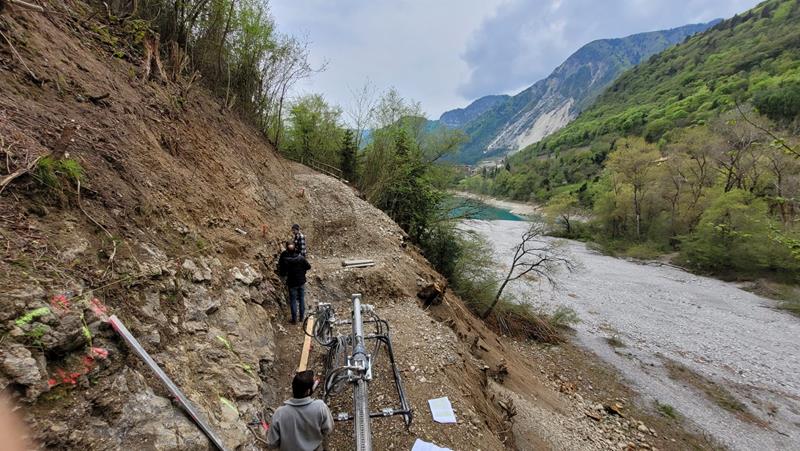

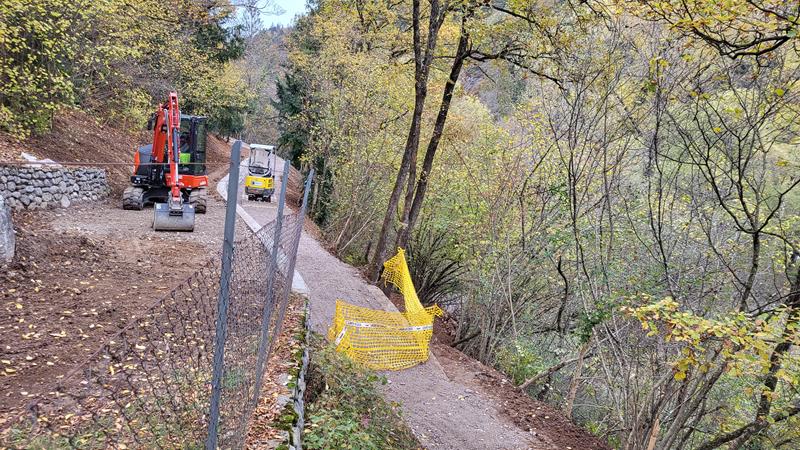

CANTIERE IN CORSO D'OPERA

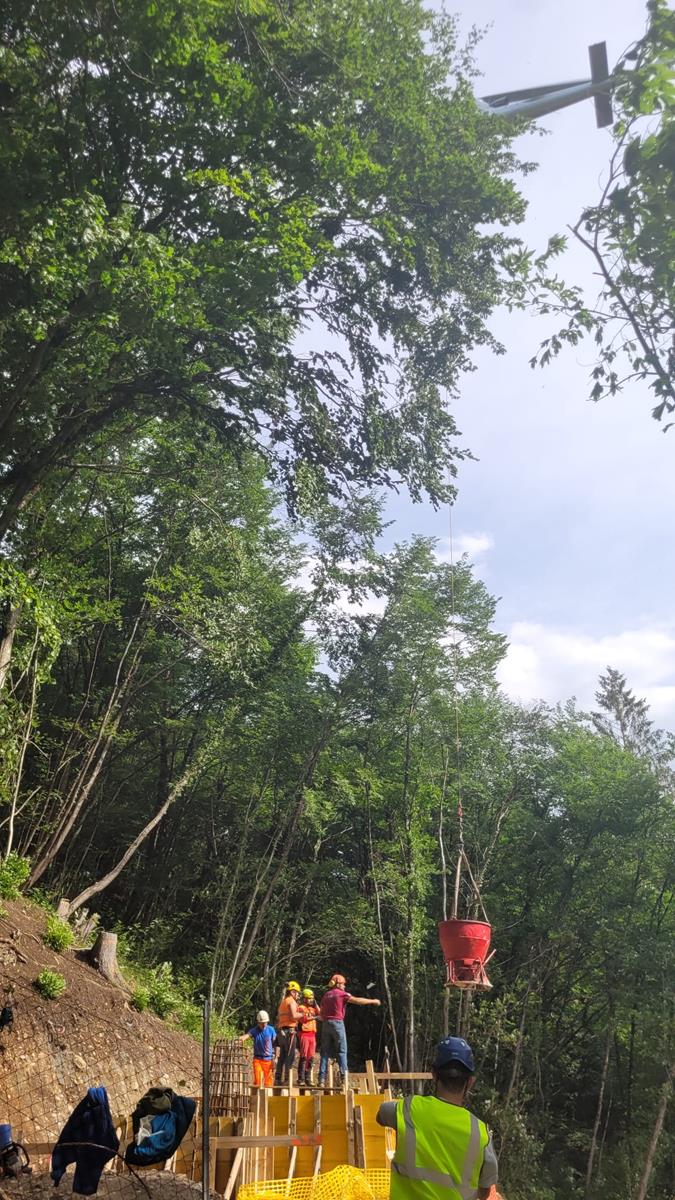

getto spalla in c.a. con elicottero

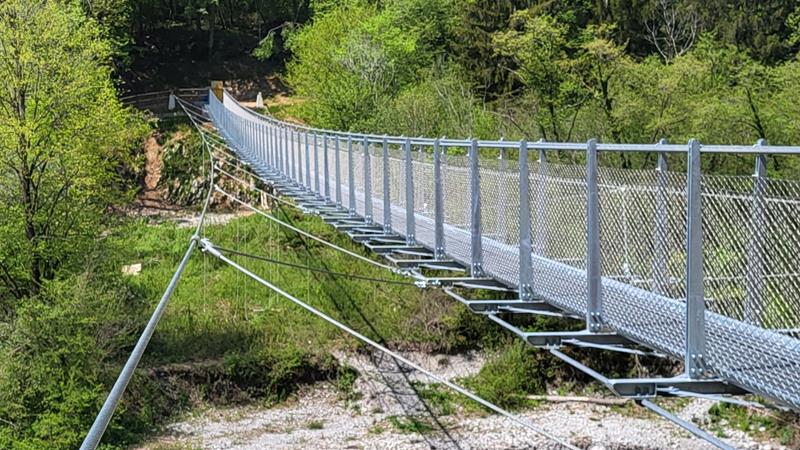

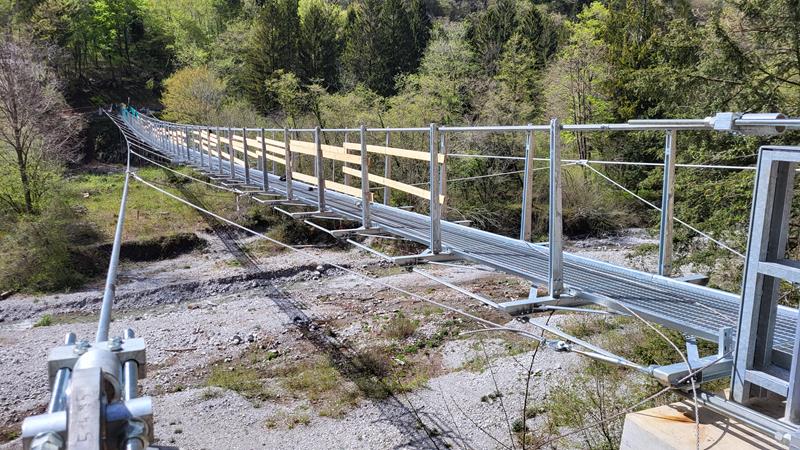

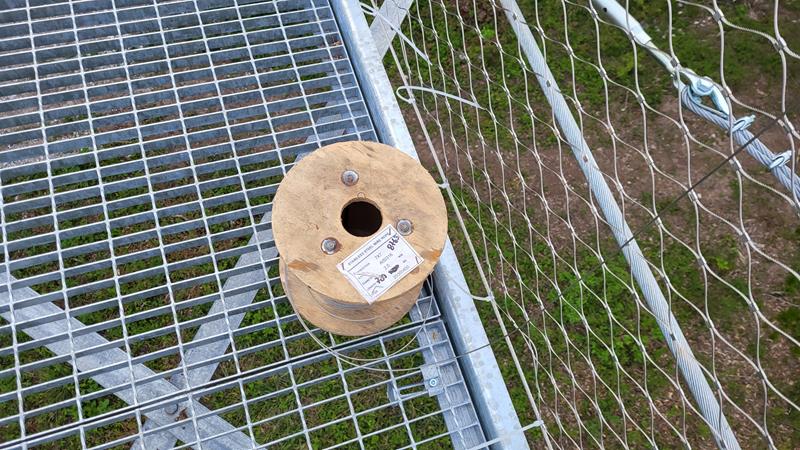

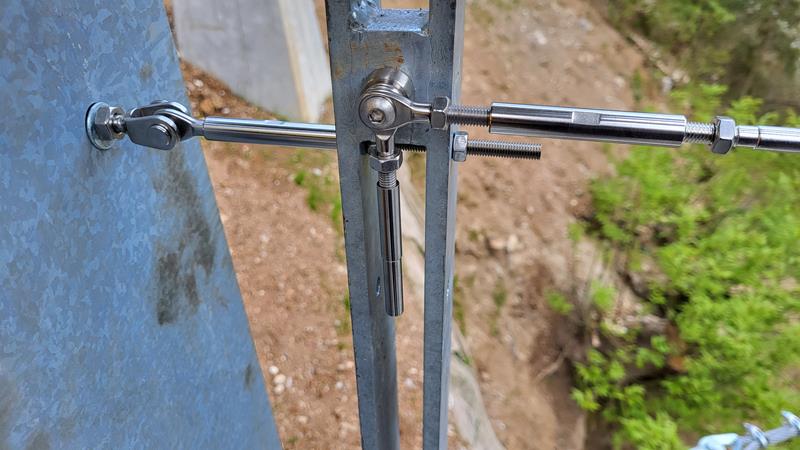

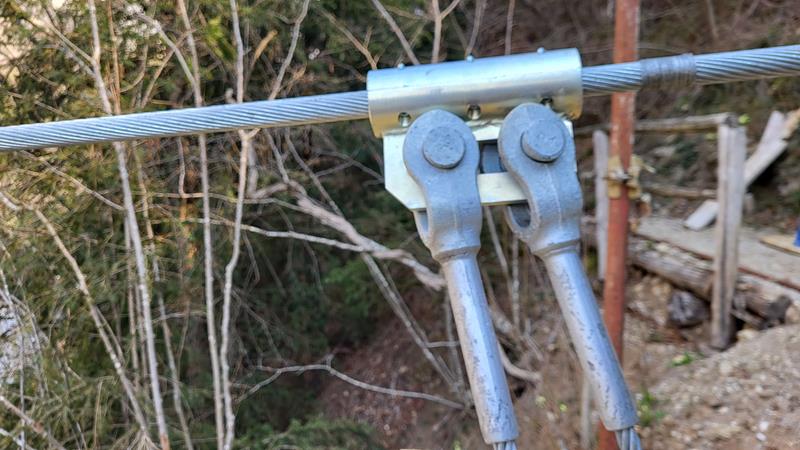

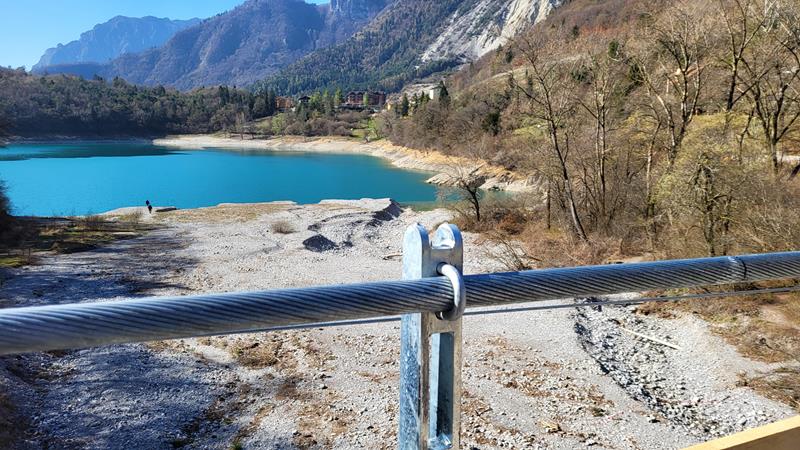

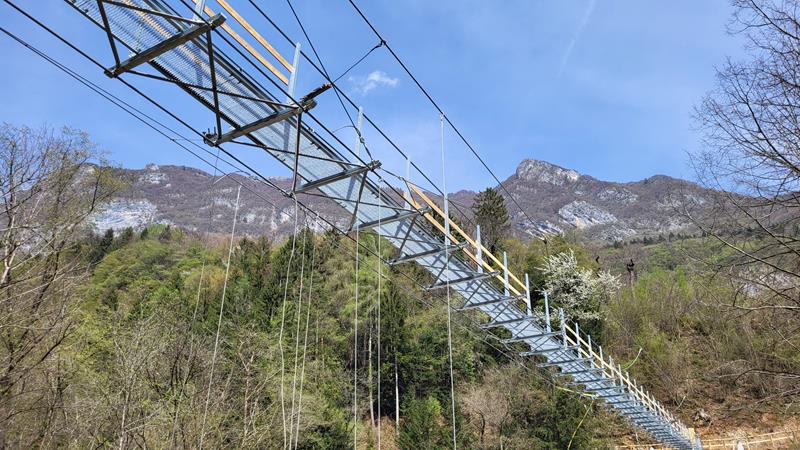

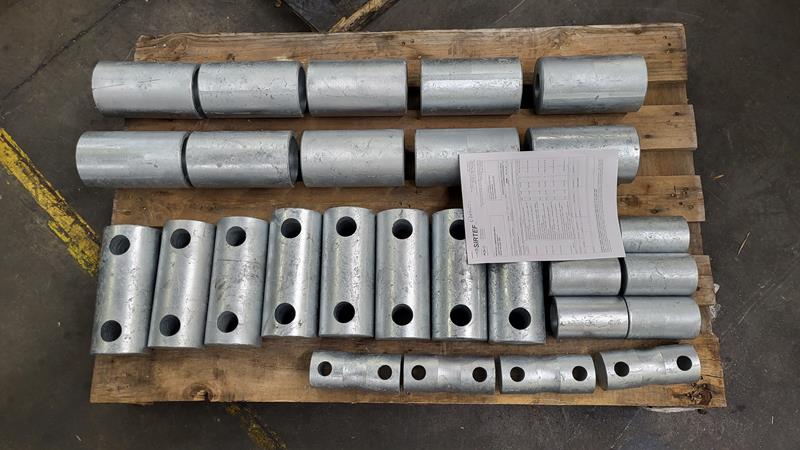

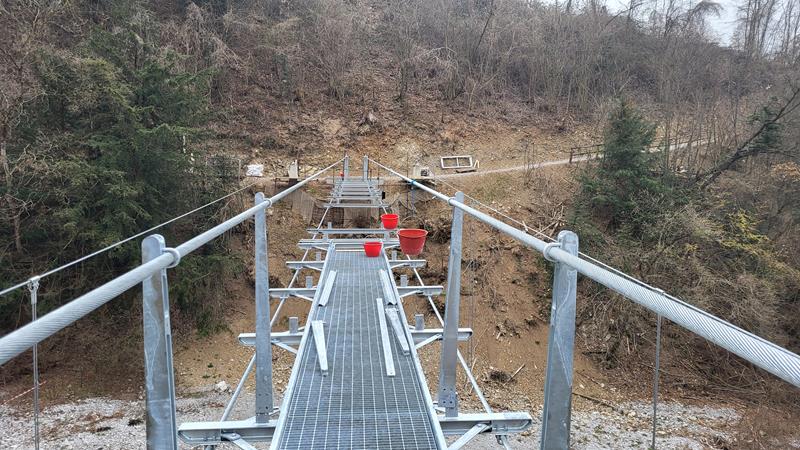

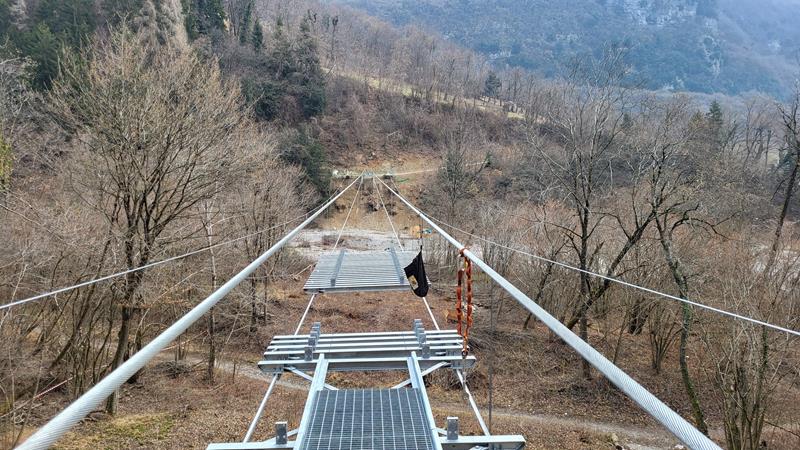

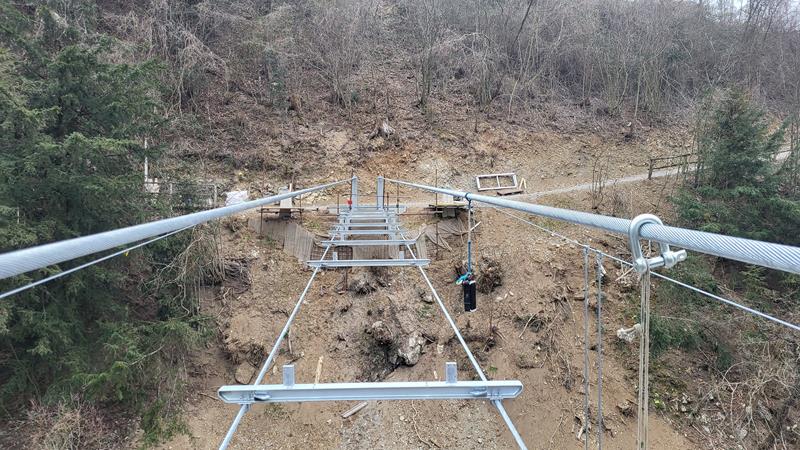

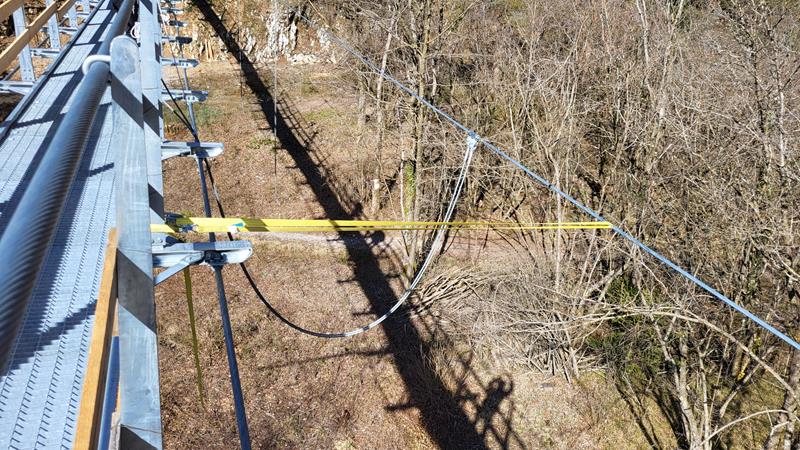

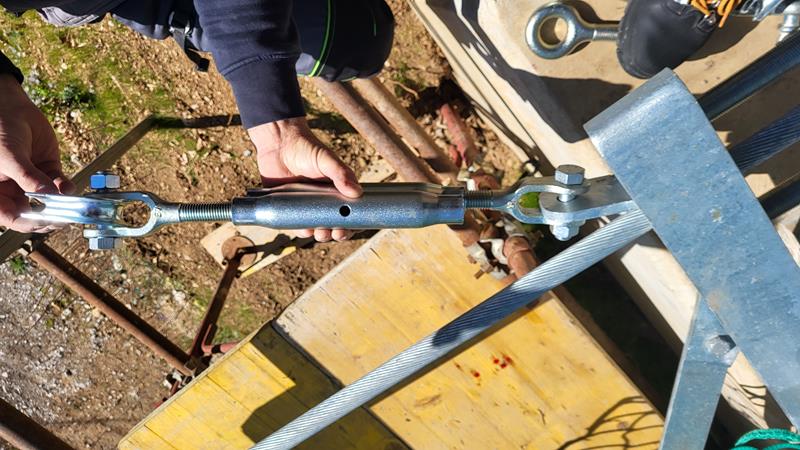

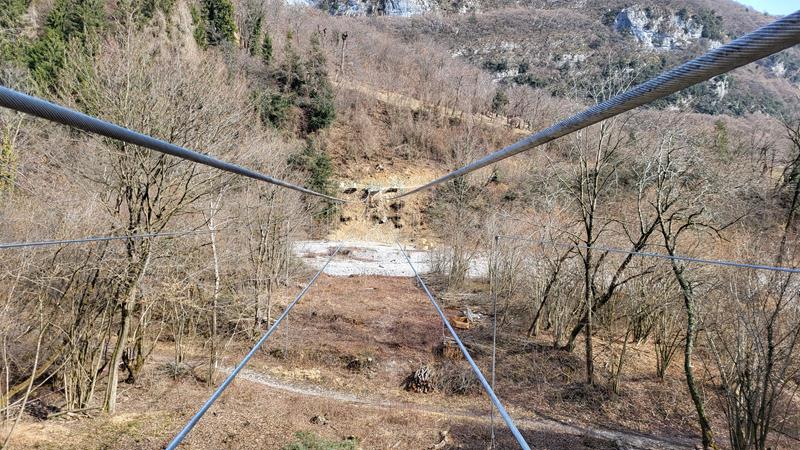

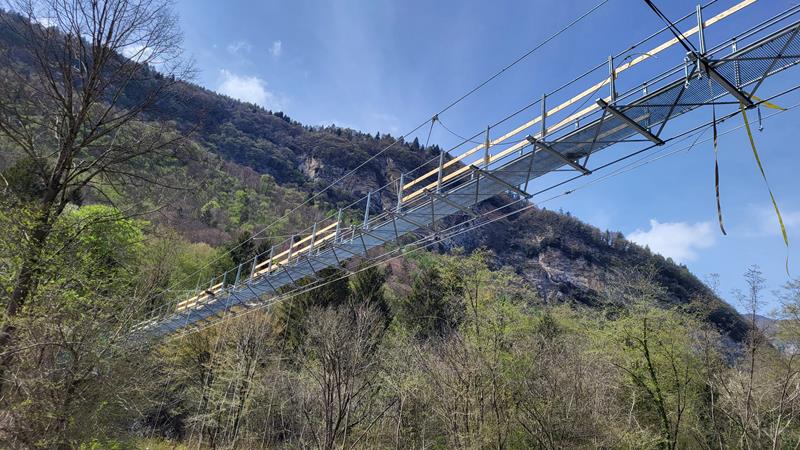

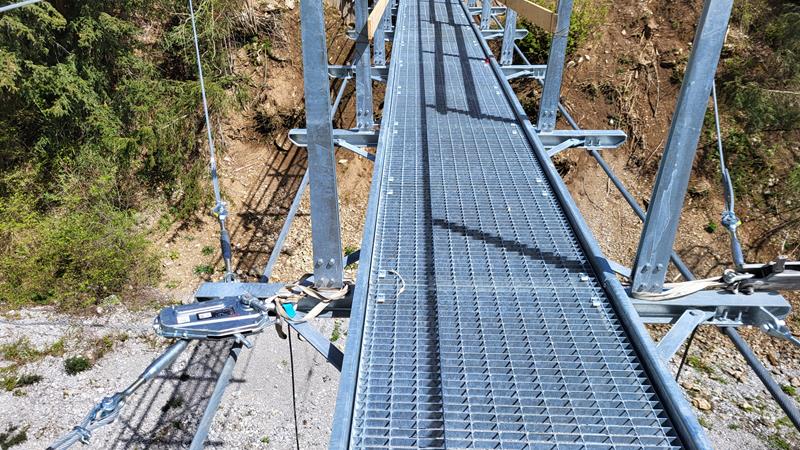

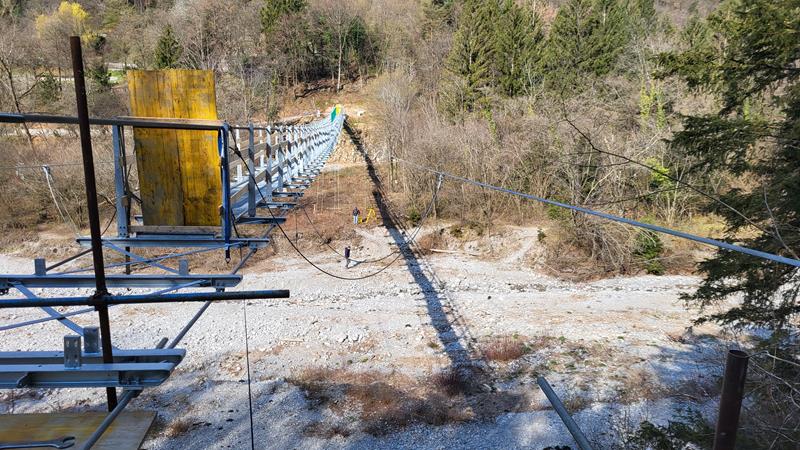

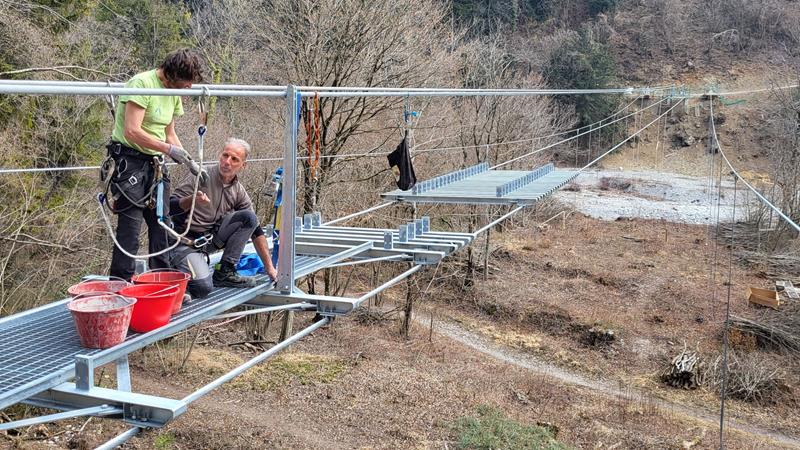

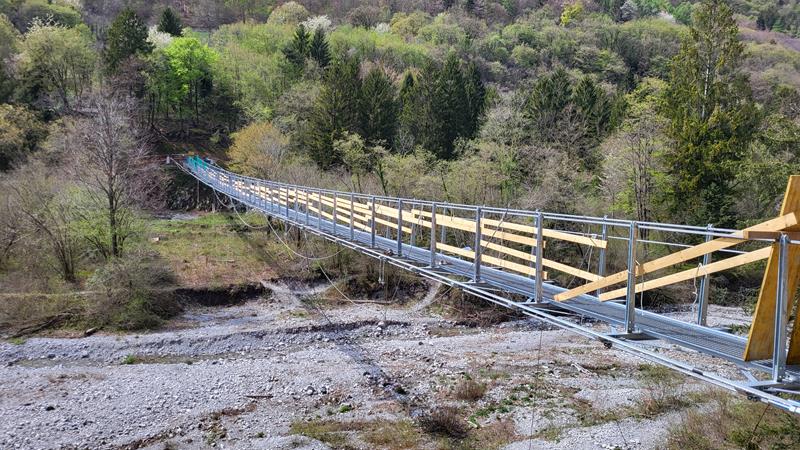

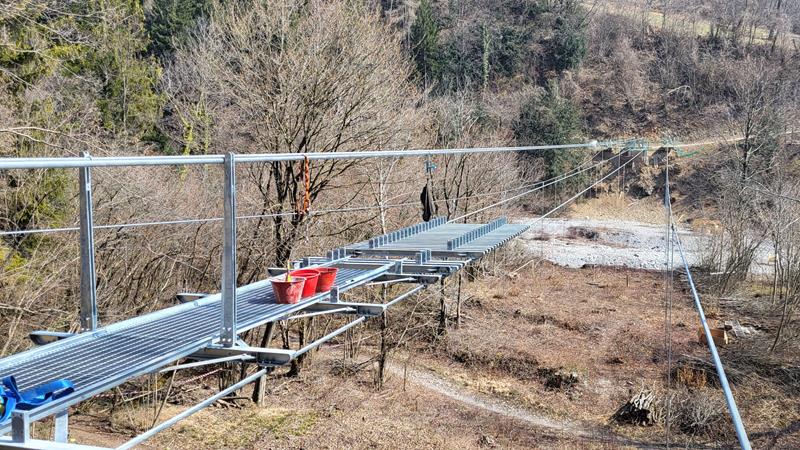

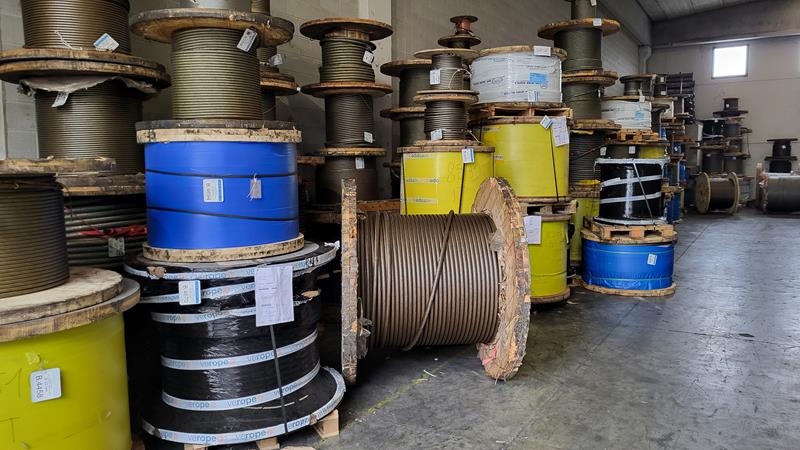

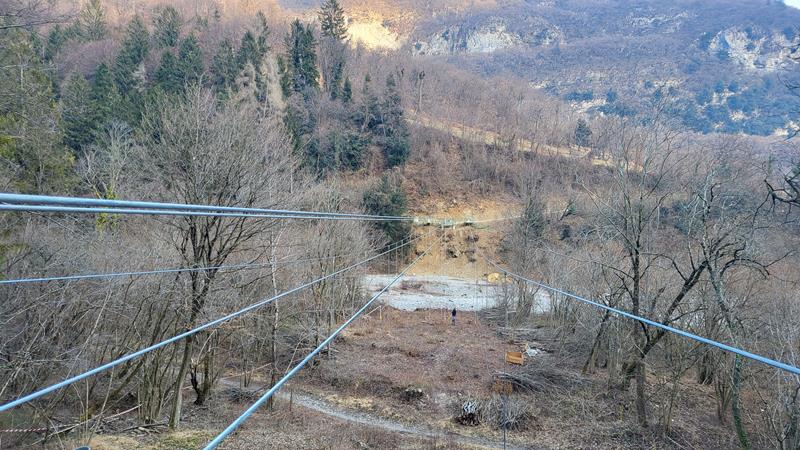

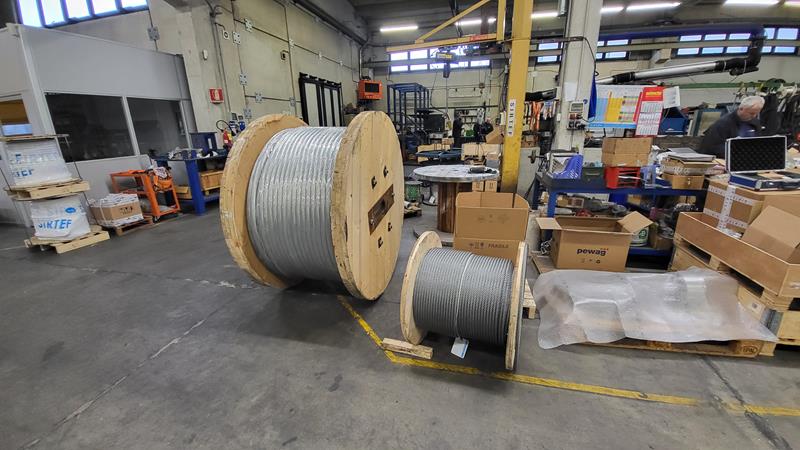

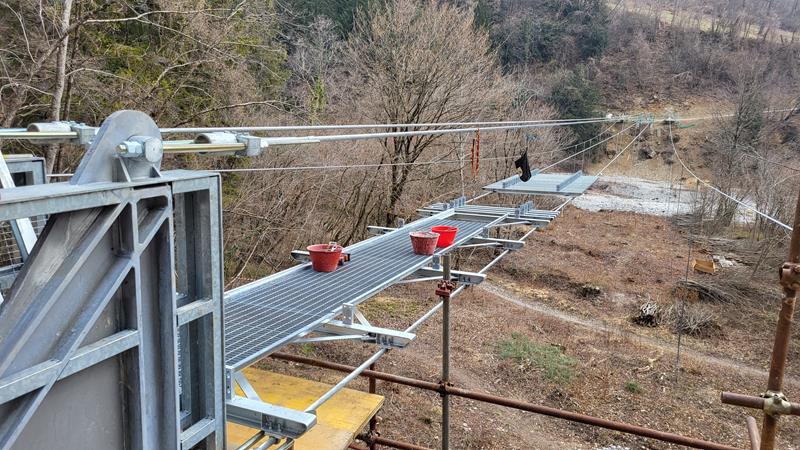

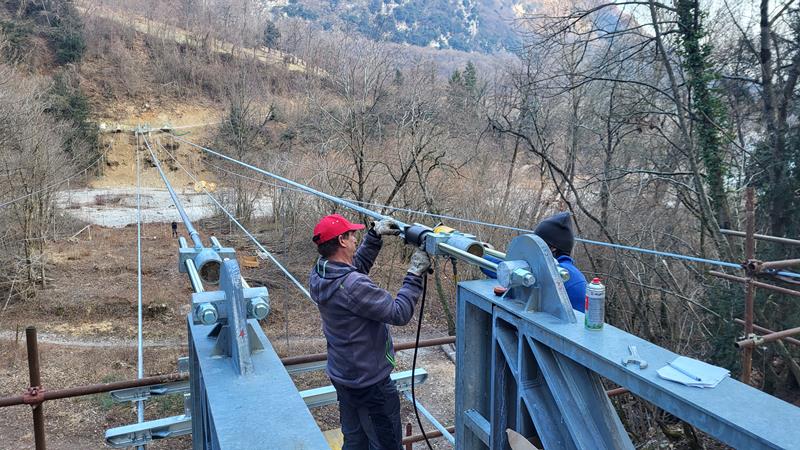

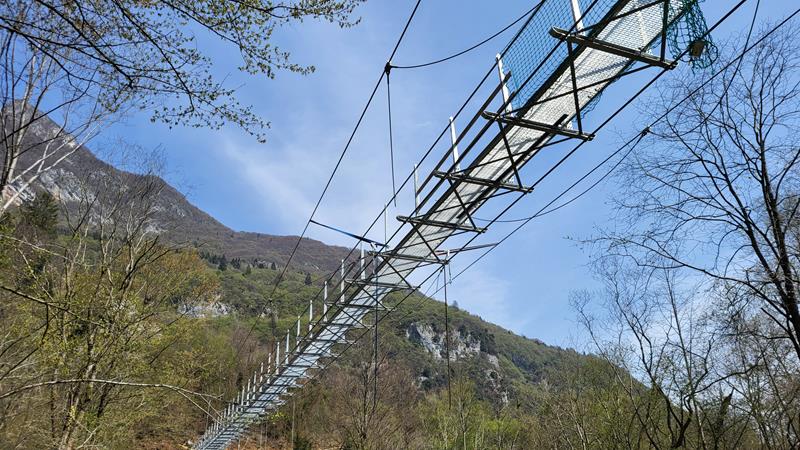

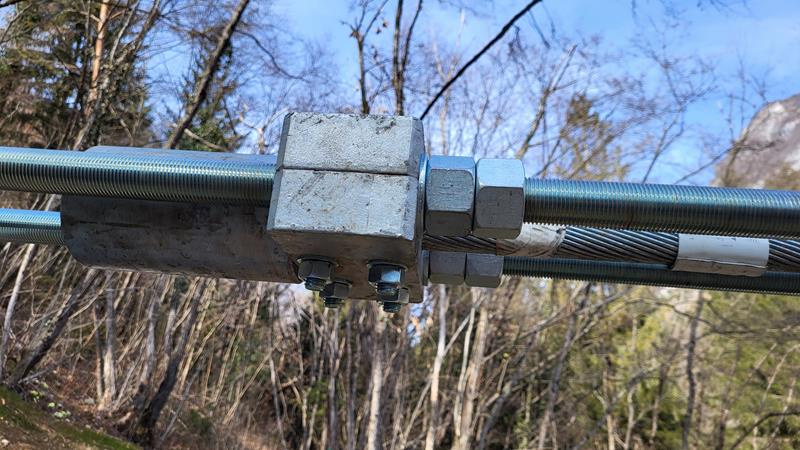

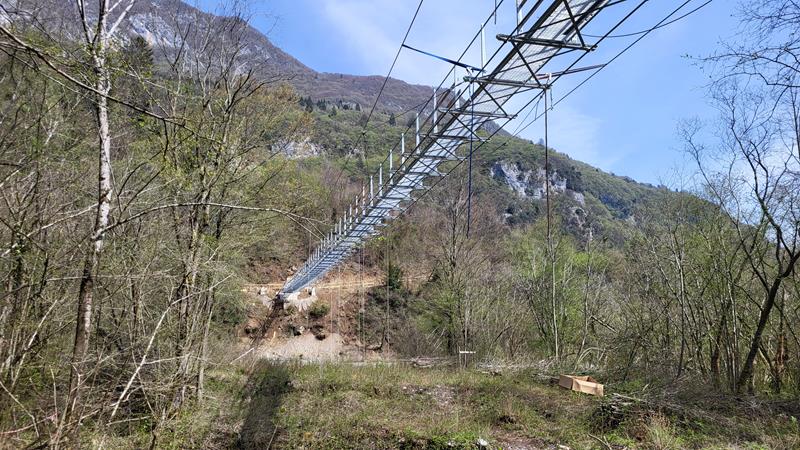

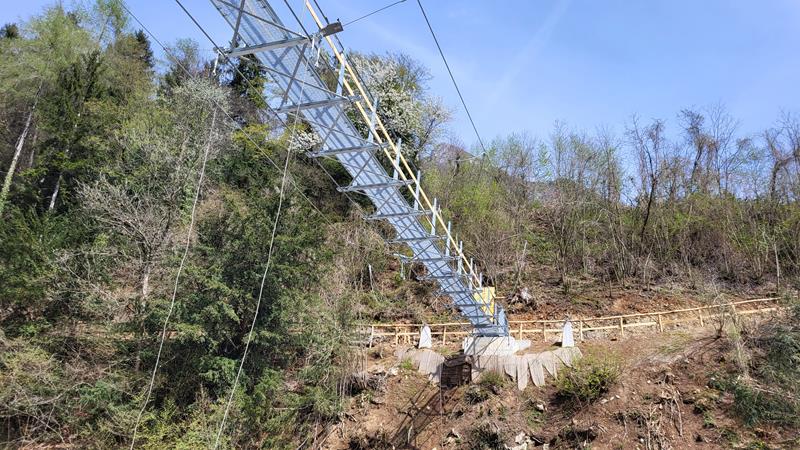

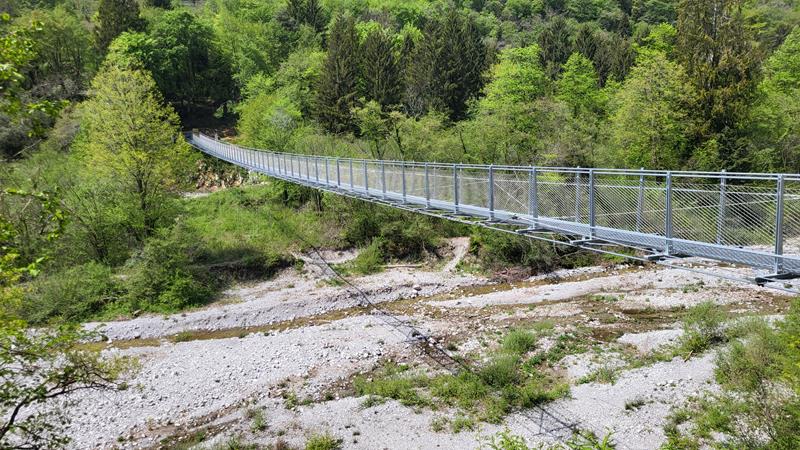

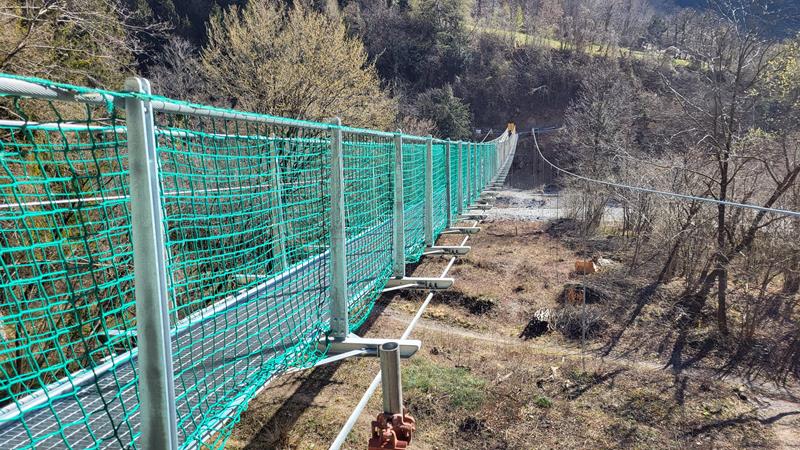

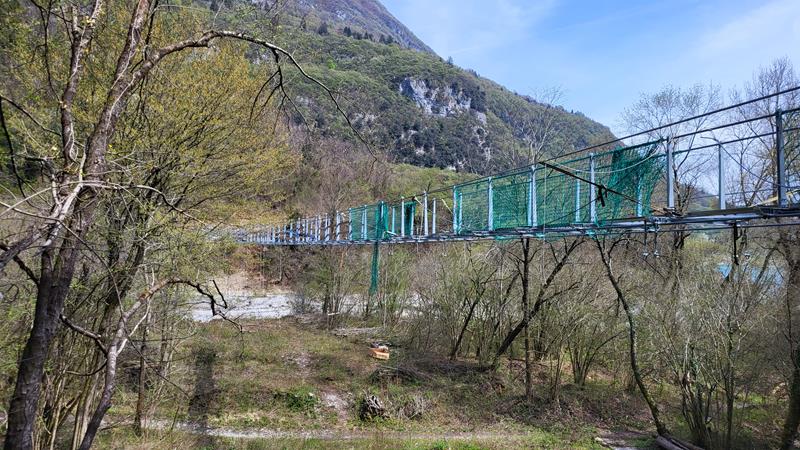

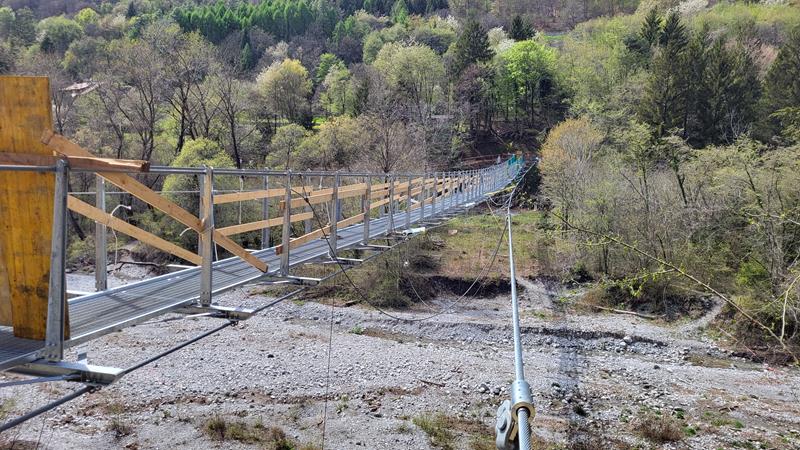

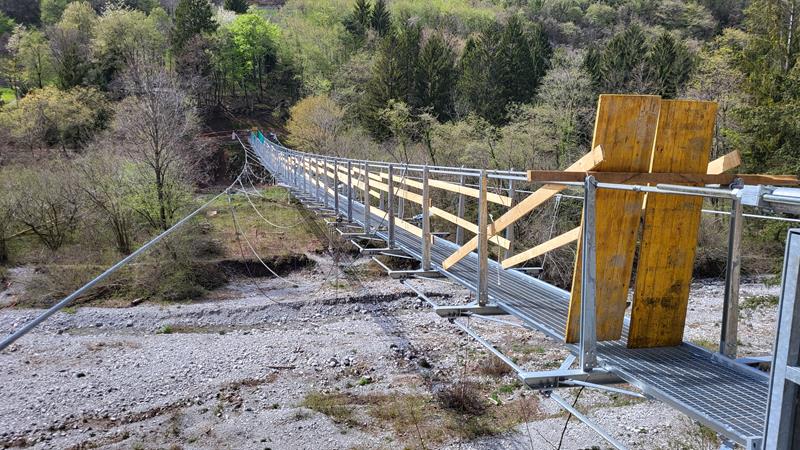

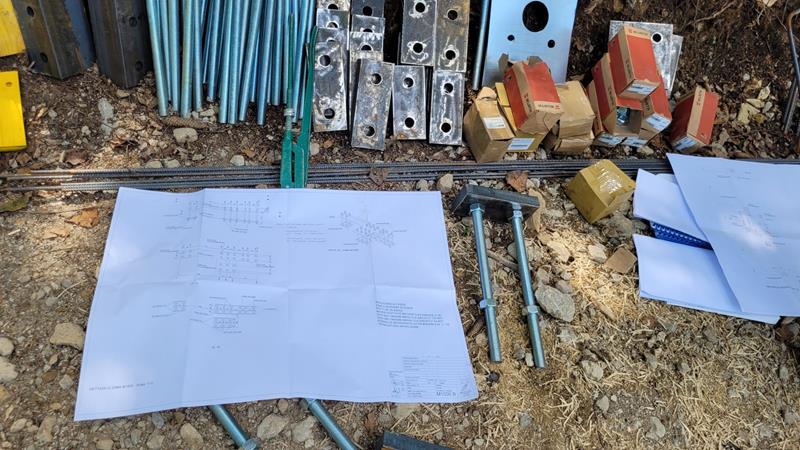

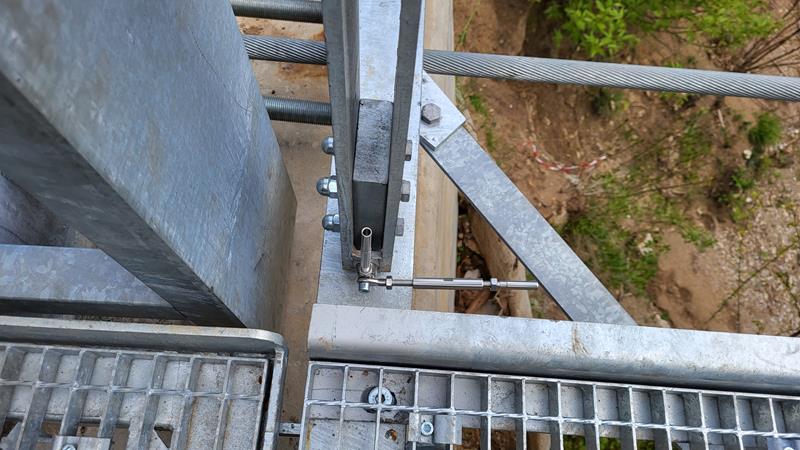

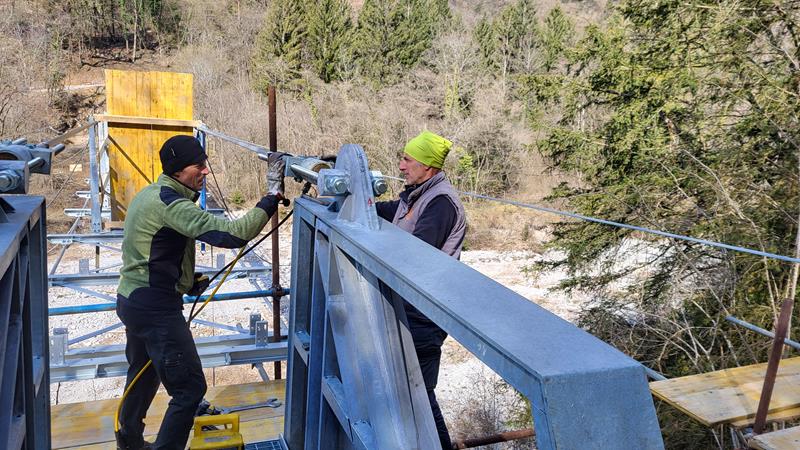

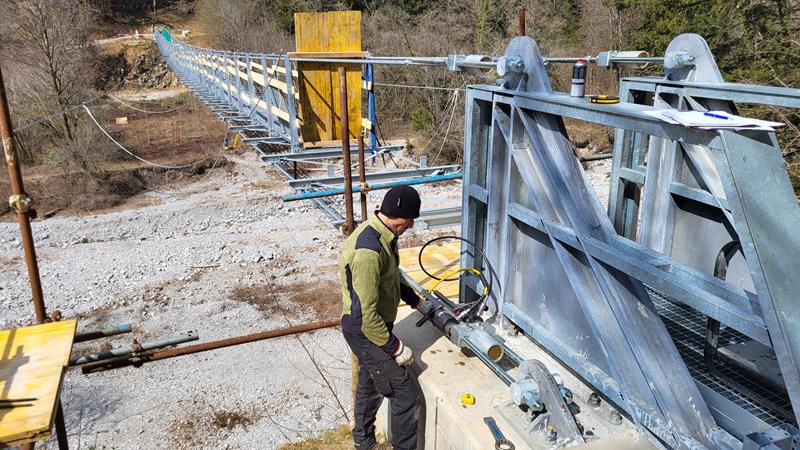

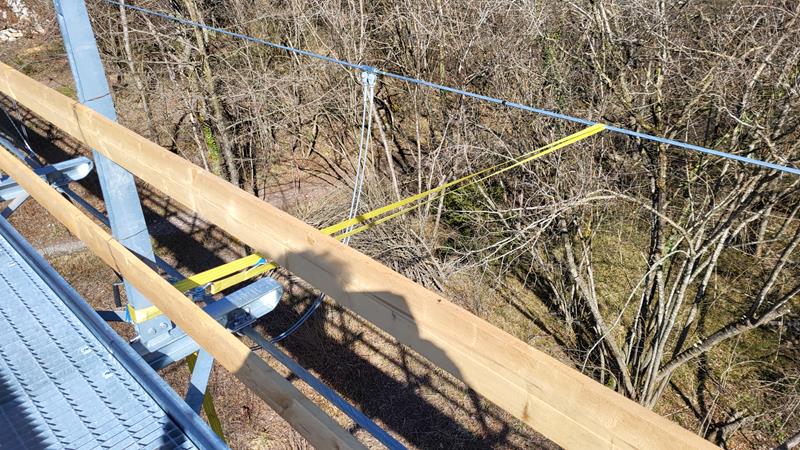

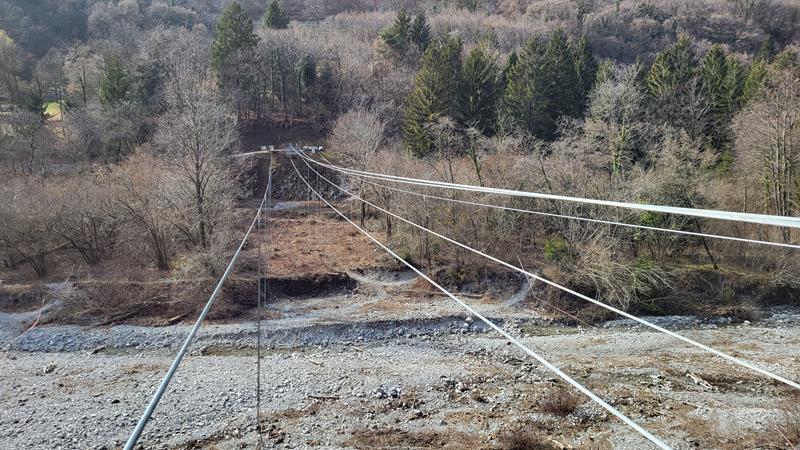

POSA FUNI E CARPENTERIA
marzo-aprile 2023
View the embedded image gallery online at:
https://fll.tn.it/lavori/11-infrastrutture-pubbliche/38-ponte-tibetano-sul-rio-secco-tenno#sigFreeId7ca6d9cc67
https://fll.tn.it/lavori/11-infrastrutture-pubbliche/38-ponte-tibetano-sul-rio-secco-tenno#sigFreeId7ca6d9cc67

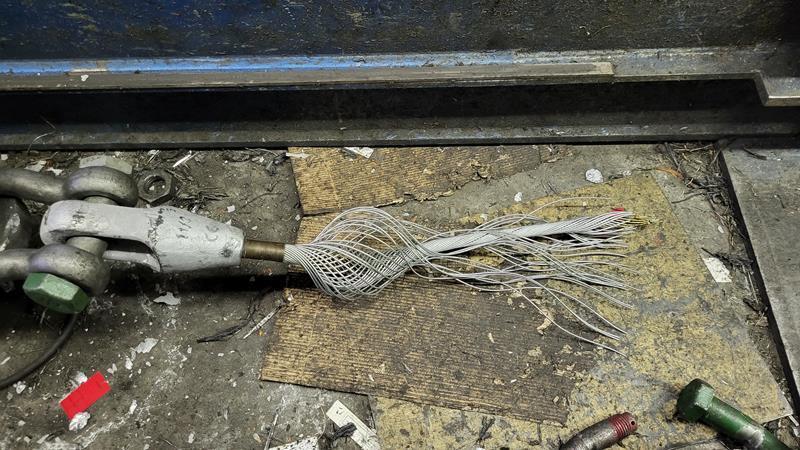

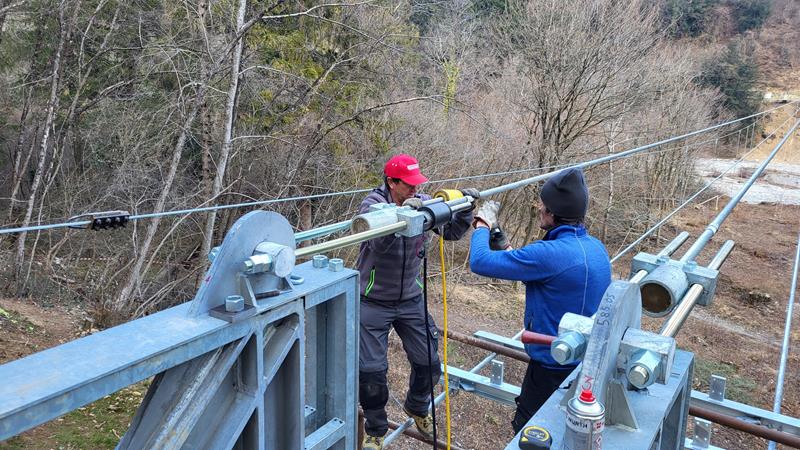

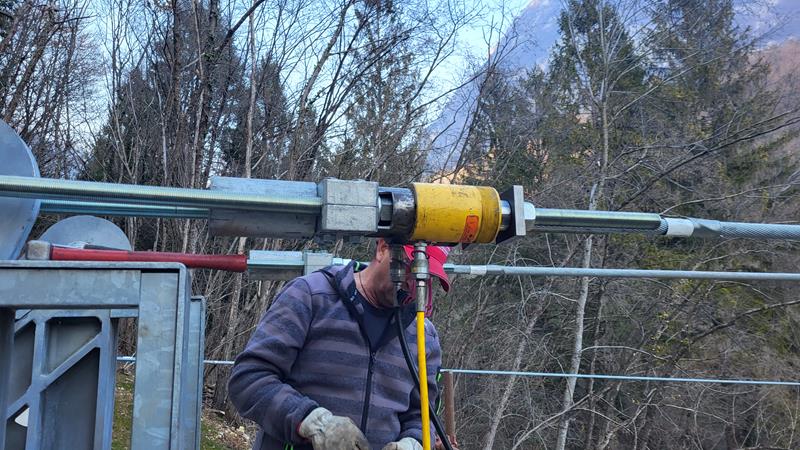

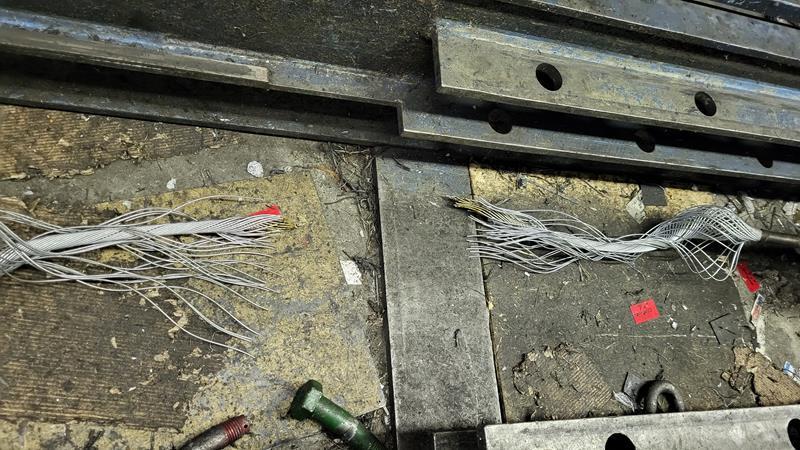

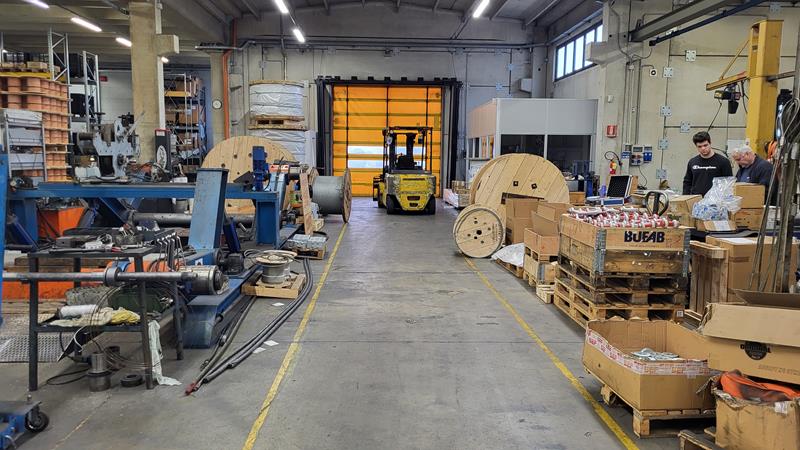

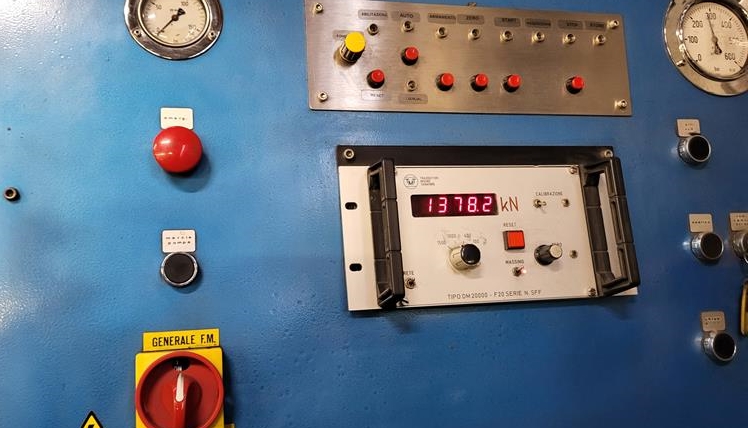

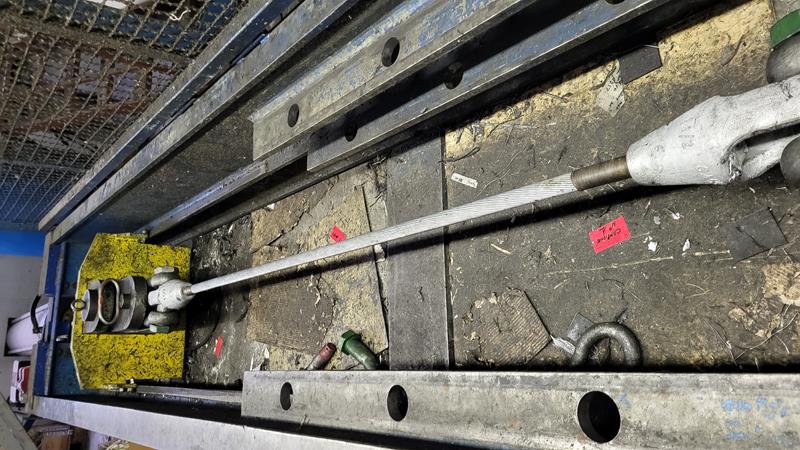

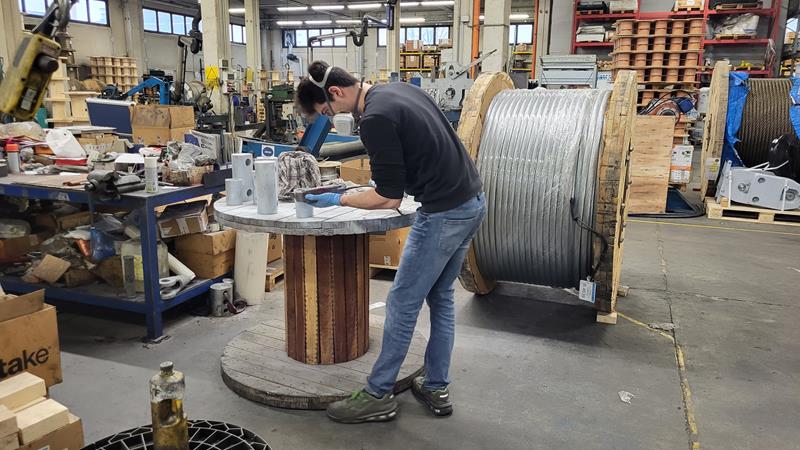

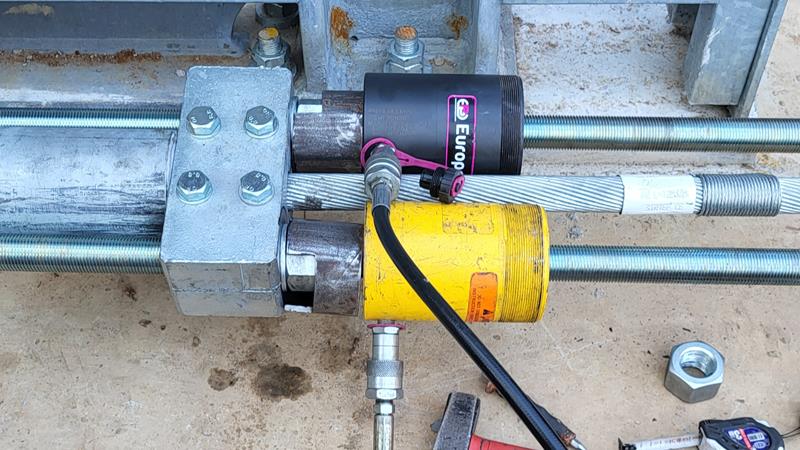

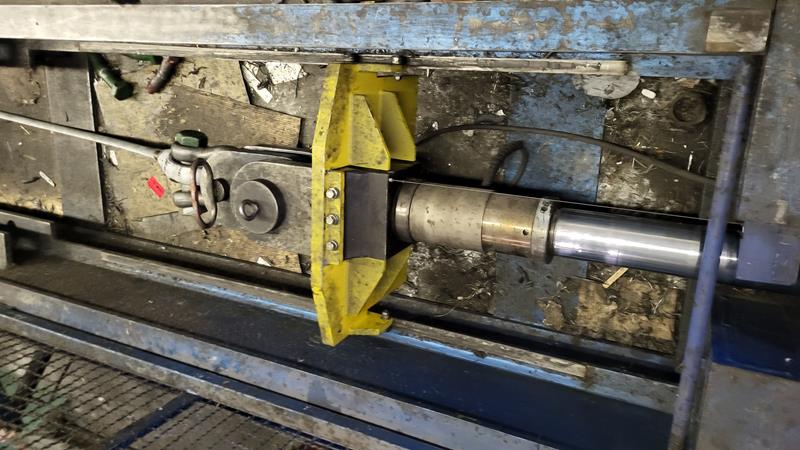

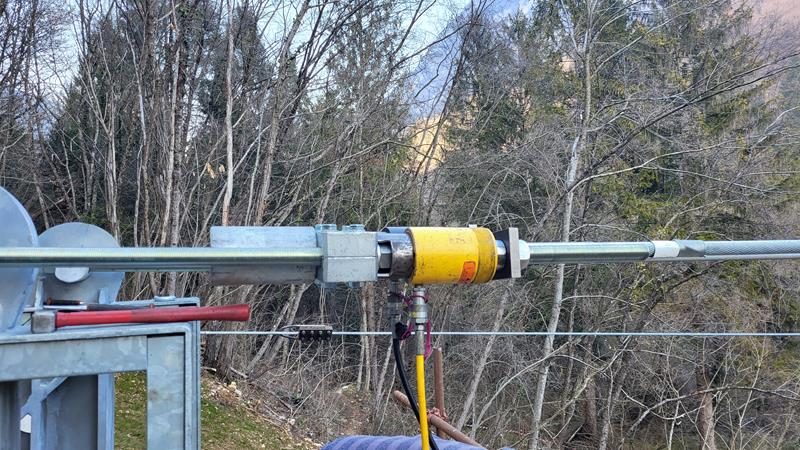

PROVE DI CARICO
SULLE FUNI
16 dicembre 2022
View the embedded image gallery online at:
https://fll.tn.it/lavori/11-infrastrutture-pubbliche/38-ponte-tibetano-sul-rio-secco-tenno#sigFreeId6c19222c5d

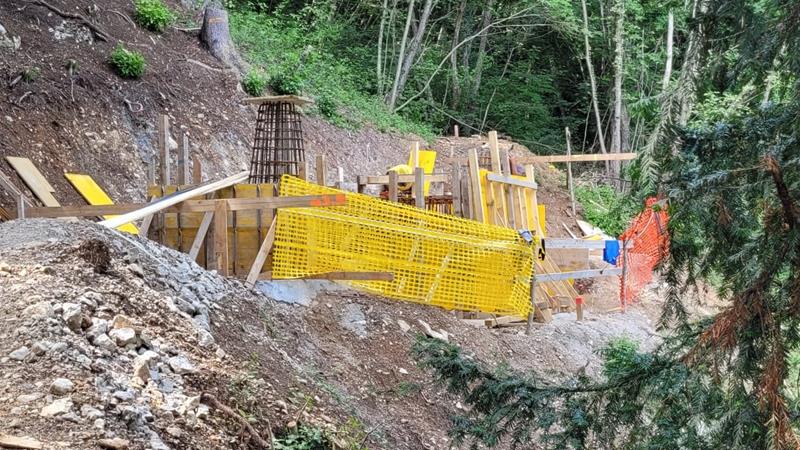

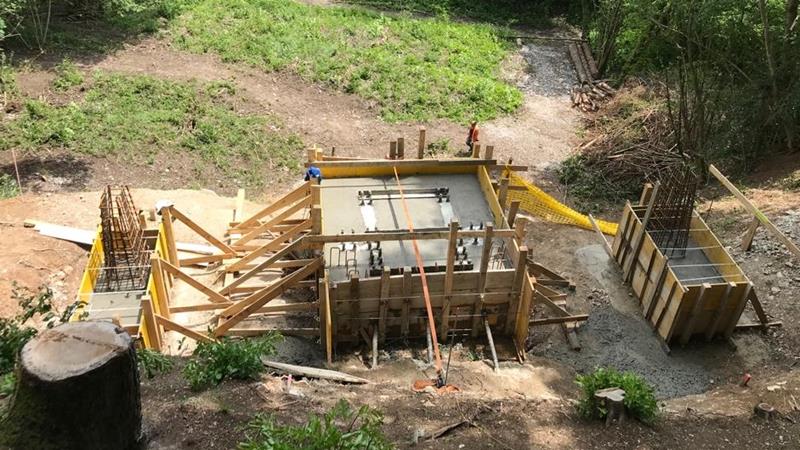

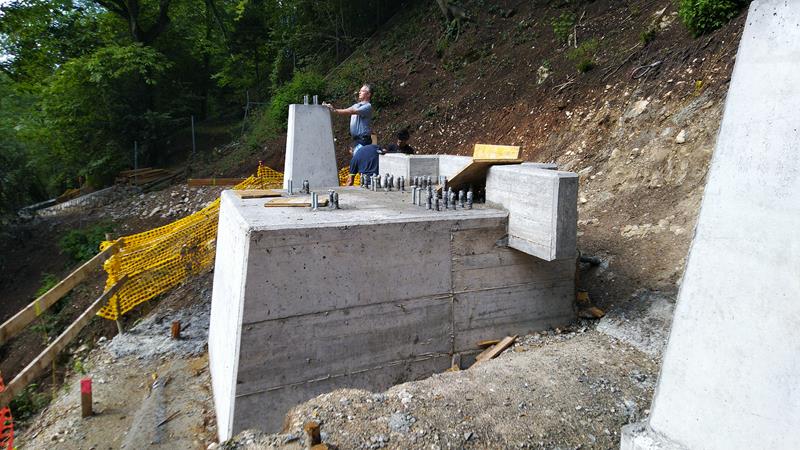

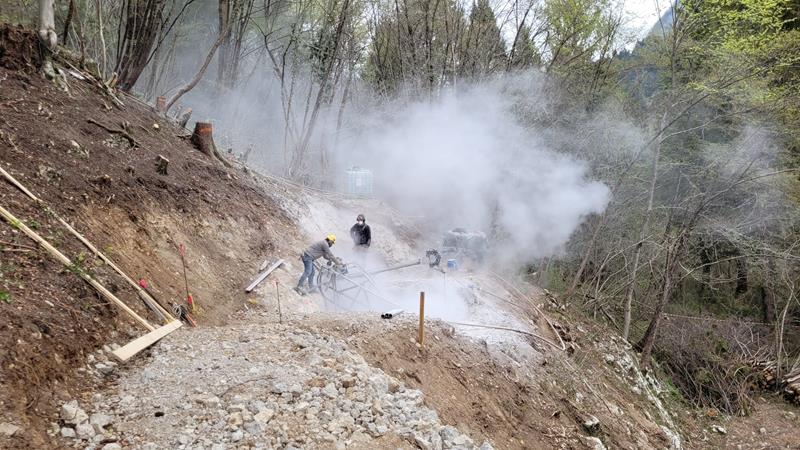

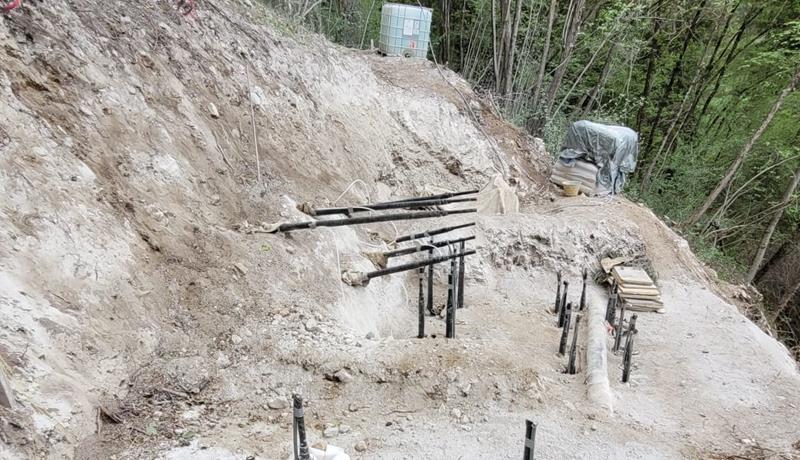

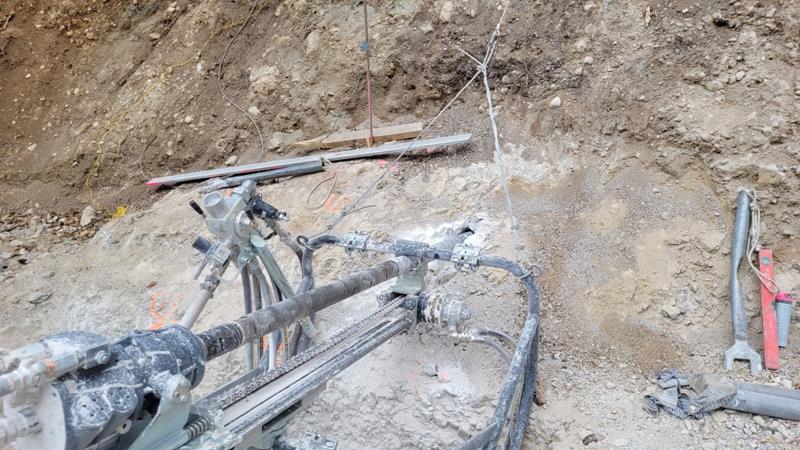

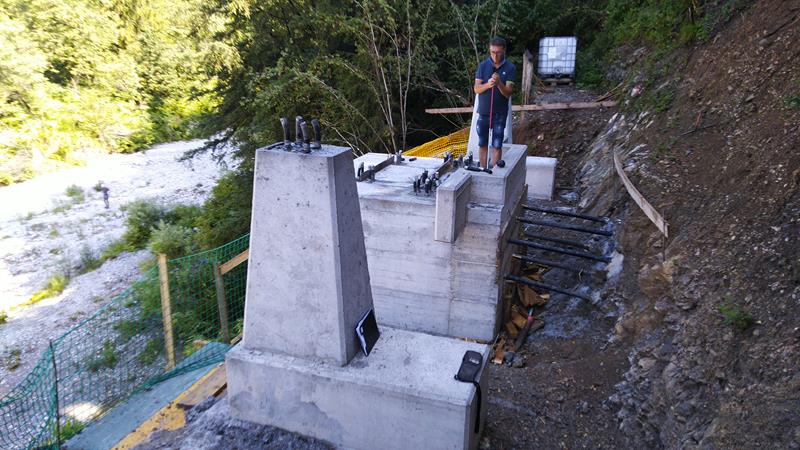

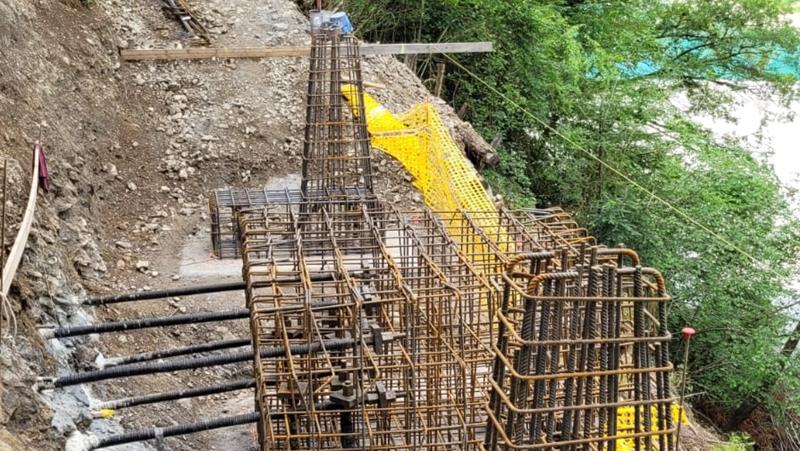

REALIZZAZIONE SPALLE IN C.A.
2022
